SIF-400 - Le matériel pédagogique pour l’industrie 4.0

Le matériel pédagogique SIF-400 imite une usine intelligente automatisée, avec technologies de l’industrie 4.0, fabrication avancée et réalité de l’entreprise connectée.

Télécharger le catalogue Configurateur de produits

Comment fonctionne SIF-400, l'équipement didactique pour l'Industrie du Futur ?

 SIF-400, un équipement didactique conçu pour vous apporter l'expérience la plus complète et récente dans le monde de l'automatisation industrielle : en effet, il émule les process réels d'une usine hautement automatisée. Tous les composants qui intègrent SIF-400 sont utilisés dans l'industrie, l'utilisateur peut ainsi travailler en permanence avec des éléments réels, pour aborder un processus d'apprentissage significatif.

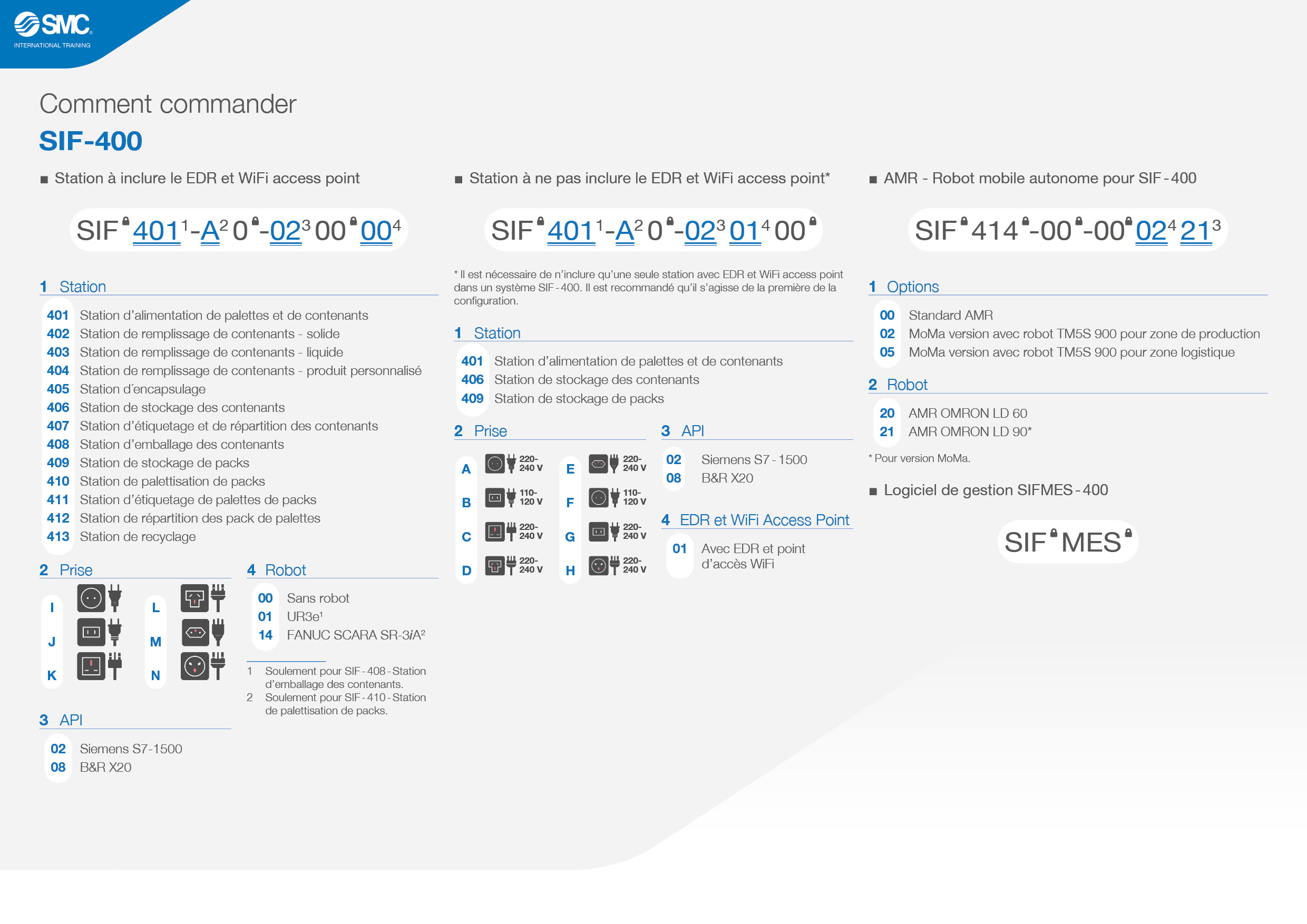

Comment commander Contactez-nous

SIF-400 - Le matériel pédagogique pour l’industrie 4.0

Le matériel pédagogique SIF-400 imite une usine intelligente automatisée, avec technologies de l’industrie 4.0, fabrication avancée et réalité de l’entreprise connectée.

Technologie de l’Industrie 4.0

Avec le logiciel de gestion intégré, vous pourrez gérer le système SIF-400 en stockant et supervisant toutes les données du processus.

Communication avec PLC à travers le protocole OPC UA

Le protocole OPC-UA améliore la connectivité, tout en permettant de gérer toutes les fonctions du logiciel de gestion de la production. Différents utilisateurs peuvent se connecter simultanément au système, avec la possibilité d’exercer à différents niveaux et avec différents rôles.

API ouverte pour une multitude de possibilités

Grâce à l’API du logiciel de gestion, vous pourrez développer vos propres applications et personnaliser le système selon vos besoins spécifiques.

Système de transport bidirectionnel

Nos équipements possèdent un système de transport bidirectionnel qui permet une plus grande flexibilité et efficacité dans les processus de production.

Plus d’E/S

Le plus grand nombre de matériel dans chaque station offre non seulement plus de capacité d’E/S programmées au PLC, mais également plus de technologies de l’Industrie 4.0 disponibles, garantissant ainsi une expérience d’apprentissage plus complète et pratique.

Technologies de l'Industrie du Futur

L'équipement didactique SIF-400 est conçu pour le développement des compétences dans les technologies de l'Industrie du Futur. Il émule une usine hautement automatisée, incluant les technologies en relation avec l'Industrie du Futur, afin que les utilisateurs se qualifient dans cette nouvelle réalité. L'utilisateur pourra se qualifier et développer des compétences dans les technologies de l'Industrie du Futur comme : Systèmes de Logiciels de Gestion Industrielle (MES, ERP), OPC UA, Services Web, Systèmes d'Identification (RFID, QR, NFC et BCR), robots collaboratifs, vision artificielle, appareils intelligents (IO-Link), parmi beaucoup d'autres, pour acquérir les compétences requises par l'industrie du futur.

Système de Gestion Industrielle

Ces systèmes intégrés permettent non seulement d’optimiser des processus, mais également de renforcer la collaboration interdépartementale. Cela facilite la mise en œuvre de stratégies mondiales, alignant toutes les opérations avec les objectifs organisationnels.

Robotique Collaborative

Technologie qui permet de réaliser des processus répétitifs, peu ergonomiques ou dangereux, capables de travailler ensemble sans opérateurs, sans qu’aucun système de sécurité et périmètre de fermeture ne soit nécessaire dans les installations de robotique traditionnelle.

Réalité Augmentée

Un ensemble de technologies qui permettent d’observer le monde réel grâce à des informations numériques interposées par le biais d’un dispositif. De cette manière, les éléments physiques sont combinés aux éléments virtuels pour créer une scène en réalité augmentée et ce, en temps réel.

Systèmes D'identifications

Le codage industriel est le processus par lequel un identifiant unique est attribué à chaque équipement, produit, item ou système dans une entreprise. Les étiquettes industrielles et d’autres éléments comme des cartes ou des signaux offrent une solution rapide et fiable pour l’identification des équipements et installations. Ce sont des systèmes comme RFID, BCR, NFC et QR.

Dispositifs Intelligents

Ce dispositif est électronique, généralement relié à d’autres dispositifs ou réseaux à travers différents protocoles comme Bluetooth, NFC, Wi-Fi, 3G, X10, etc. qui peut fonctionner de façon interactive et autonome.

Vision Artificielle

Cette discipline scientifique comprend des méthodes pour acquérir, traiter, analyser et comprendre les images du monde réel afin de produire des informations numériques ou symboliques pour qu’elles puissent être traitées par un ordinateur.

Efficacité Énergétique

L’utilisation efficace de l’énergie, également connue comme efficacité énergétique ou économie énergétique, vise à réduire la quantité d’énergie requise pour fournir des produits et services.

AMR

Cette proposition technologique fusionne un Robot mobile autonome (AMR), un service de contrôle et une application mobile pour optimiser la gestion des stocks à travers l’automatisation et la coordination des activités. Le système détectera lui-même la pénurie de matière première ou la nécessité de recyclage dans une station spécifique, et le robot se déplacera pour réaliser la tâche correspondante.

SCARA Roboter

C’est un robot à quatre degrés de liberté au positionnement horizontal. Les Robots SCARA sont connus pour leurs cycles de travail rapides, leur excellente répétabilité, leur grande capacité de charge et leur vaste champ d’application.

Sécurité

Non seulement ces technologies préviennent des accidents et protègent les travailleurs, mais optimisent également les processus de production, en réduisant les périodes d’inactivité et les coûts associés aux incidents. La protection des machines et la mise en place d’écrans et de barrières physiques sont devenues des éléments essentiels.

E/S Distribuées

L’E/S distribuée est une architecture de système qui distribue des modules d’entrée/sortie proches de plusieurs dispositifs de terrain et les relie à un contrôleur central (comme PLC ou DCS) à travers un réseau. À la différence des systèmes d’E/S centralisés traditionnels, les systèmes d’E/S distribués distribuent les fonctions d’E/S à plusieurs nœuds et réalisent la transmission et le contrôle des données à travers le réseau Ethernet industriel, le bus de terrain ou la communication sans fil.

Contrôleurs industrielles

Ce terme général englobe plusieurs types de systèmes de contrôle et d’instruments associés utilisés pour le contrôle des processus industriels. Par exemple, systèmes de contrôle de la supervision et d’acquisition des données (SCADA), ou systèmes de contrôle distribué (DCS) et contrôleurs logiques programmables (PLC).

Communications Industrielles

La communication industrielle se réfère à un système de transmission de données conçu pour permettre la communication entre dispositifs de terrain, comme des capteurs, actionneurs et contrôleurs, et les systèmes de supervision et de contrôle dans l’industrie.

HMI

L’espace où se produisent les interactions entre humains et machines. L’objectif de cette interaction est de permettre le fonctionnement et le contrôle efficaces de la machine à partir de l’extrémité humaine, tandis que la machine apport simultanément des informations qui facilitent le processus de prise de décision des opérateurs.

OPC UA

Un standard d’IEC62541 multiplateforme, à code ouvert pour l’échange de données des capteurs aux applications dans le cloud développé par la Fondation OPC.

Actionneurs Électriques

Il transforme un signal électrique en énergie mécanique. On l’appelle également transducteur. Il y a deux types d’actionneurs : électromécaniques et électrohydrauliques.

Que produit notre usine et qu'expédie-t-elle?

SIF-400 permet de produire des récipients unitaires et des packs de récipients. Pour les récipients unitaires, le client lance la commande pour X récipients, en assignant à chacun une consigne. Pour les packs de récipients, le client lance la commande pour X packs avec les récipients spécifiques envisagés. SIF-400 SIF-400 peut délivrer des contenant unitaires, des packs de contenant et des palettes de packs .

**LES PRODUITS**
Plusieurs configurations de produits sont possibles:
- Forme du récipient : section carrée et section circulaire.
- Type de contenu : solide, liquide et personnalisé.
- Configuration du contenu : couleur, niveau de remplissage, rapport mélange....
- Nombre de récipients dans chaque pack.
- Nombre de packs dans la palette finale.

Galerie d’images

Différentes configurations

Complétez la configuration qui correspond le mieux à vos besoins.
Configurez votre product Contactez-nous

SIFMES-400: Logiciel de gestion

Structuré en différents blocs, SIFMES-400 permet la surveillance, la supervision, la gestion et le suivi de l’ensemble du système. Il relie les différents acteurs de la chaîne d’approvisionnement aux besoins des clients. Les fournisseurs, l’usine et le client fusionnent en une chaîne CONNECTÉE.
Plus d’informations

Stations

Chacune des stations du système SIF-400 exécute une partie du procédé.

Éléments communs à toutes les stations: Structure de base en aluminium extrudé, écran IHM capacitif, façade en acier inoxydable avec interrupteur marche/arrêt et bouton poussoir d’urgence, système de transport avec RFID/BCR/NFC*, actionneurs électriques*, contrôleur industriel avec serveurs OPC UA et E/S distribuées et compteur d’énergie avec transmission sans fil (émetteur).

_*En fonction de la station._
Plus d’informations

SMC AR Viewer - Réalité augmentée – SIF-400

Le logiciel de réalité augmentée constitue une application qui facilite la visualisation des informations du système physique auquel il est associé, permettant une interaction en temps réel grâce à la combinaison d’éléments du monde réel et virtuel. Toutes les stations SIF-400 disposeront du logiciel de réalité augmentée SMC AR-Viewer, à l’exception de la station SIF-413 - Station de recyclage.

Cartographie des procédés

**1 & 2 - Processus d’assemblage et production:** e processus d’assemblage est composé de 6 stations non séquentielles, où les contenants sont remplis de matériaux solides et liquides, avant d’être couverts, puis étiquetés et stockés. En outre, la station d’alimentation de produits personnalisée, SIF-404, permet le remplissage des contenants avec des matériaux produits lors de processus externes à l’usine, tels que : impression 3D, fraisage, tournage...

**3 - Logistique:** Le bloc logistique est composé de 6 stations, y compris celle de recyclage et des matières premières. Les contenants sont placés dans des emballages secondaires (packs) qui, séquentiellement, passent à la station de palettisation, après quoi les palettes sont étiquetées pour expédition.

**4 - Assistant entre les stations:** Un véhicule autonome ou un robot mobile effectuant le transport interne de matériaux à la demande de l’utilisateur.

Options

SIF-400 propose divers compléments en option.

Voir optionnels

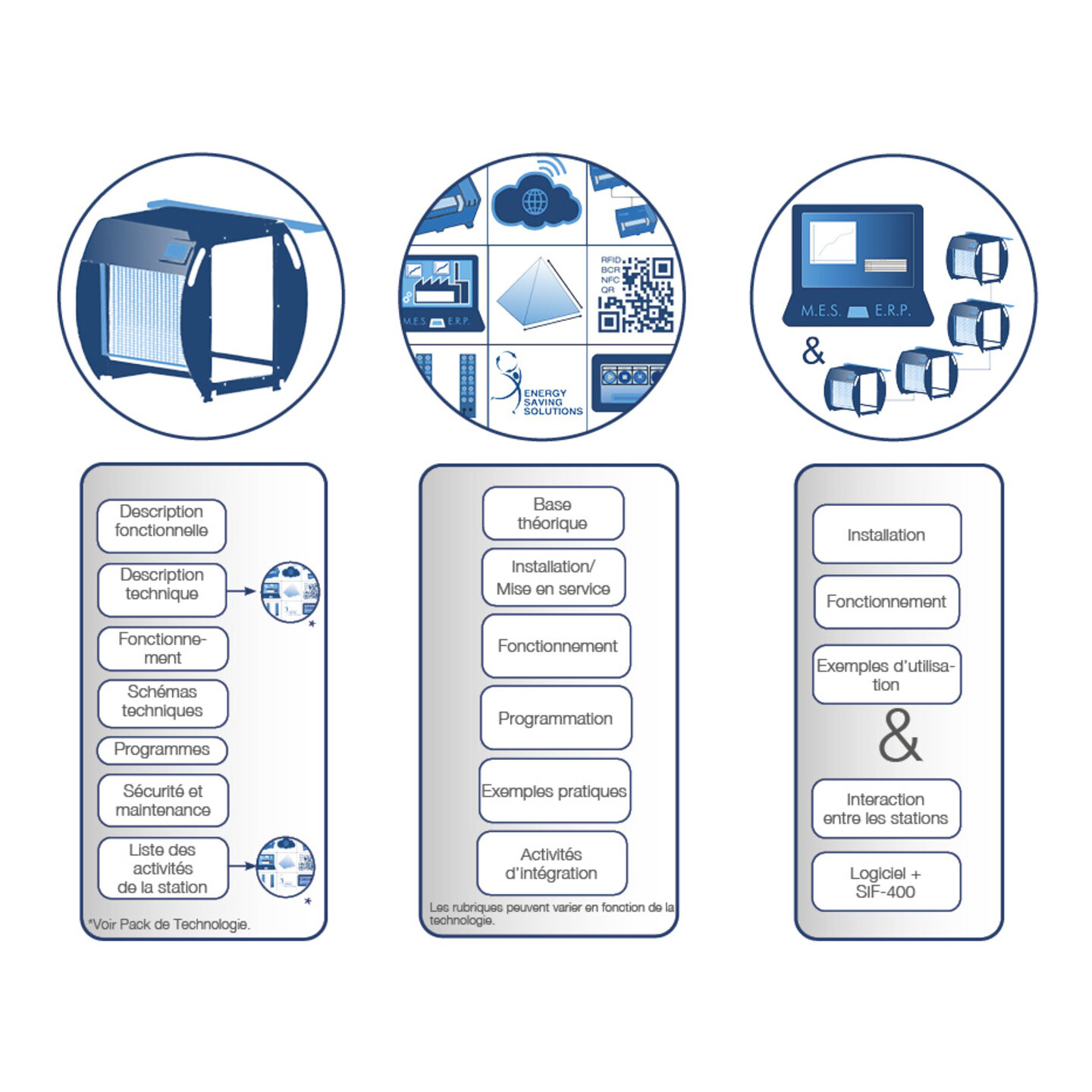

Matériel pédagogique

Le matériel pédagogique s’articule autour de trois packs:
- **Station**: Ce pack comprend des informations sur le rôle et le fonctionnement de chaque station du système SIF-400 outre des détails techniques.
- **Technologie**: Ce pack comprend des informations, ainsi que des exemples pratiques et des activités d’intégration pouvant être appliqués pour chaque technologie pertinente.
- **Logiciel et Systèmes**: D’une part, ce pack comprend des informations sur l’installation et l’utilisation du logiciel. D’autre part, il comprend des scénarios et des défis pour les cas où plusieurs stations se connectent entre elles ou travaillent ensemble avec le logiciel SIFMES-400.

Configurateur de produits

Vous souhaitez obtenir un devis sur ce produit avec ses descriptions techniques ? Configurez votre système idéal par le biais de notre configurateur de produit et obtenez toutes les informations inhérentes en quelques clics.
Configurer votre système
