ENS-200 - Trainer für Energieeinsparungen

In einer Welt, in der Nachhaltigkeit und Energieeffizienz immer wichtiger werden, ist das ENS-200 eine innovative Lösung zur Optimierung der Druckluftnutzung in industriellen Anlagen.

Katalog herunterladen Produktkonfigurator

Wussten Sie, dass...?

... 90 % der Firmen Druckluft einsetzen?

...die Energiekosten im Durchschnitt zwischen 10 % und 20 % der industriellen Produktionskosten ausmachen?

Von SMC angestellte Forschungen haben gezeigt, dass sich beim Einsatz von Druckluft bis zu 40 % des Energieverbrauchs einsparen lassen

ENS-200 - Trainer für Energieeinsparungen

ENS-200 integriert eine Reihe von Anwendungen (Vakuum, Effektoren und Blasanwendungen), die darauf abzielen, die mit Energieeinsparungen bei Installationen mit Druckluft zusammenhängenden Methodiken kennenzulernen und einzuführen.
Mit ENS-200 lernen Sie, einen zu hohen Verbrauch festzustellen und Maßnahmen zu entwickeln, um dies abzustellen.
Mittels einer Reihe von Vorgängen mit Anleitung analysiert der Anwender verschiedene Szenarien. Bei jedem Durchlauf wird das Einsparpotential ermittelt und in Prozent sowie einer ausgewählten Währung angezeigt. Diese Einheit berücksichtigt die vier Grundpfeiler des Energiesparens im Pneumatikbereich: DRUCK, SEKTORIERUNG, ÜBERWACHUNG UND LUFTQUALITÄT.

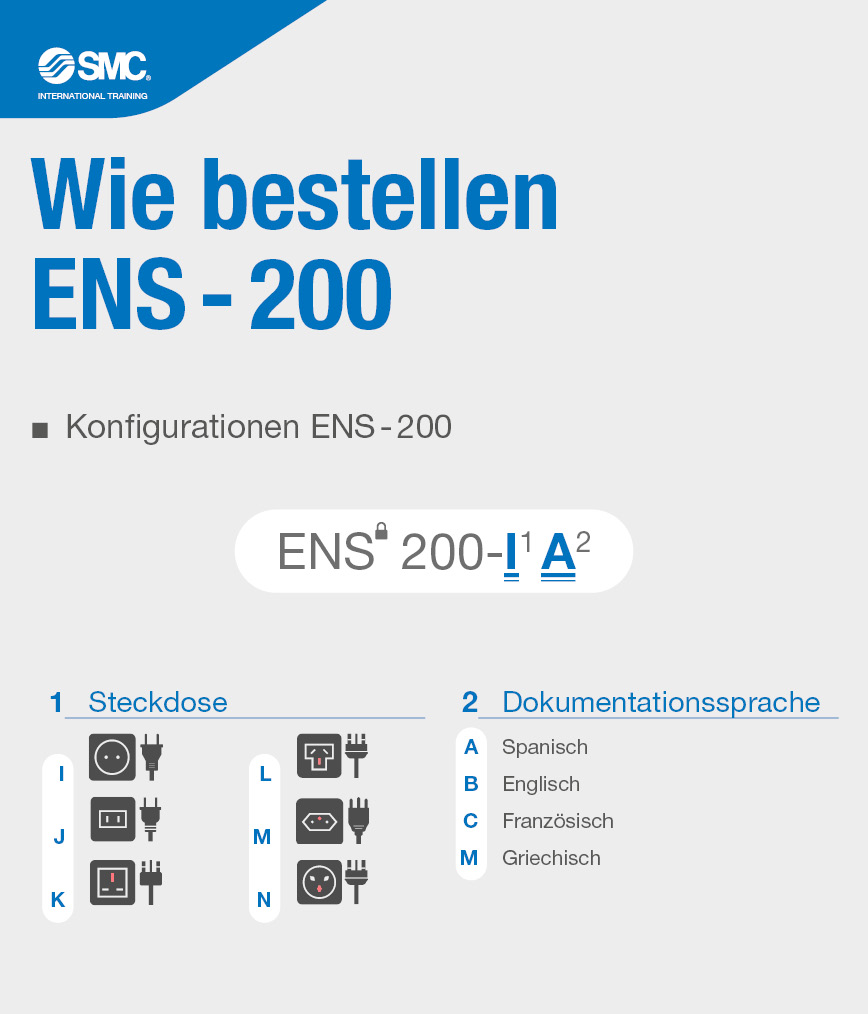

Wie bestellen
ENS-200 - Trainer für Energieeinsparungen

Energiesparens

4 Grundsäulen

Diese Einheit berücksichtigt die vier Grundpfeiler des Energiesparens im Pneumatikbereich:
DRUCK

Die pneumatischen Elemente dürfen weder mit zu hohem noch zu niedrigem Druck arbeiten. Überdruck ist zu vermeiden, da der Energieverbrauch proportional zum Arbeitsdruck ist.

SEKTORIERUNG

Sektorieren bedeutet Unterteilen. Durch Sektorierung lassen sich Bereiche mit unterschiedlichem Arbeitsdruck einrichten. Durch das Unterteilen in getrennte Bereiche lassen sich zudem die Auswirkungen von Druckluftverlusten in Stillstandsperioden minimieren.

ÜBERWACHUNG

Überwachen bedeutet Messen. Nur wenn man misst, kann man Defekte in der Installation feststellen und ermitteln, welche Einsparungen eine Korrektur erbringen würde. Das kann durchgehend oder punktuell erfolgen, doch ist zu bedenken: Überwachen bedeutet auch Vorbeugen. Bemerken, wenn ein Teil der Installation ein Leck hat oder verändert wurde.

LUFTQUALITÄT

Ein schmutziger Filter verursacht ein Absinken des Drucks in demselben. Wird er nicht ausgetauscht, muss der Druck erhöht werden, damit er seine Funktion weiter erfüllen kann. Dies jedoch ist eine schlechte Gepflogenheit, die sich negativ auf den Energieverbrauch für die Bereitstellung von Druckluft auswirkt.

Mit diesem System können Sie...

ENS-200 - Arbeitsszenarien

Mit dieser Trainingsvorrichtung erlernt man das Erarbeiten und Implementieren von Lösungen zur Verbesserung der Energieeffizienz in Druckluftanlagen.

DRUCK

Mit ENS-200 lassen sich anhand folgender Aktivitäten die Effekte des korrekten Anpassens des Arbeitsdrucks an die Anforderungen der Installation überprüfen: - Vergleich der verschiedenen Vakuumerzeuger. - Messen der Auswirkungen des Einsatzes zu langer Röhren. - Analyse der Auswirkungen der Verwendung doppeln Drucks. - Anpassung des Drucks an das für jeden Effektor notwendige Netz. - Vergleich der verschiedenen Blaspistolen. - Vergleich der verschiedenen Blasdüsen. - Vergleich der verschiedenen Effektoren. - Analyse der negativen Auswirkungen eines Überdrucks auf pneumatische Installationen.

SEKTORIERUNG

Mit ENS-200 lassen sich die Vorteile des Aufteilens der Installation in verschiedene Bereiche überprüfen. Dazu dienen die folgenden Aktivitäten: - Quantifizieren der Vorteile des Anbringens von Druckreglern in jedem Bereich. - Quantifizieren der Auswirkungen von Lecks auf den Verbrauch und wie stark die Aufteilung in Bereiche besagte Auswirkungen minimieren kann.

ÜBERWACHUNG

Die Überwachung ermöglicht das Identifizieren von Einsparpotentialen und das nachträgliche Verifizieren, ob diese tatsächlich erzielt werden. ENS-200 ermöglicht: - Überprüfen, ob der Verbrauch einer Maschine innerhalb der erwarteten Grenzwerte liegt. - Feststellen und Orten von Lecks eines Systems über die sequentielle Überprüfung nach Bereichen oder Effektoren.

Anwendungsweise

ENS-200 beinhaltet eine HMI (Bedienerterminal) mit integrierter SPS, die über interaktive Menüs unter Anleitung die Durchführung der verschiedenen vorgeschlagenen Aktivitäten ermöglicht.  Bei der Durchführung dieser Aktivitäten werden automatisch alle notwendigen Arbeitsszenarien angelegt. Die Ergebnisse der Verbrauchsmessung und der bei jeder Übung erzielten Einsparung werden in Prozent und Gesamtbeträgen in der ausgewählten Sprache angegeben.

ENS-200 - Hauptbereiche

ENS-200 integriert die geläufigsten Konsumquellen automatisierter Prozesse.
Wir können bei ENS-200 folgende Elemente unterscheiden: Vakuumbereich, Blasbereich, Bereich Effektoren, HMI (Human Machine Interface) mit integrierter SPS, Luftaufbereitungseinheit, Etiketten und Identifikationselemente für die Kabel, Klemmleisten für Elektroanschlüsse, Struktur aus anodisiertem Aluminium und dokumentation (bedienungsanleitung, Übungshandbuch, Theoriekurs Pneumatik und Energieersparnis und Theoretische Übungen auf der Grundlage von Hilfsmitteln zur Verbrauchsberechnung (enthalten).

Vakuumbereich

ENS-200 umfasst Vakuumerzeuger nach dem mehrstufigen Venturi-Prinzip, mit denen sich die Auswirkungen des Einbaus hocheffizienter Elemente in Vakuumanwendungen testen lassen (Bereich auf untenstehendem Bild gelb markiert).

Blasbereich

ENS-200 umfasst zwei Blaspistolen unterschiedlicher Bauart und Effizienz sowie austauschbare Düsen, mit denen Vergleichswerte zur Effizienz gewonnen werden können (Bereich auf untenstehendem Bild orange markiert).

Bereich Effektoren

Umfasst einen Standardzylinder und einen hocheffizienten Zylinder sowie Ventile und Regler, mit denen sich Lecks in der Installation simulieren oder die Auswirkungen einer falsch dimensionierten Installation analysieren lassen. So lassen sich auf der Grundlage der erzielten Ergebnisse Maßnahmen und Strategien planen (Bereich auf untenstehendem Bild blau markiert).

Optionales

ENS-200 verfügt über eine Reihe optionalen Zubehörs.

Optionales Zubehör

Der beste Weg, um Konzepte der Energieeffizienz in der Pneumatik zu erlernen.

Luft ist kostenlos, Druckluft nicht. Sehr viele Unternehmen setzen Druckluft in ihren Prozessen ein, aber nutzen sie diese auch effizient? Das System ENS-200 hilft Ihnen, Ineffizienzen zu erkennen und zu korrigieren, damit jede noch so kleine Energiemenge optimal genutzt wird.

Energieeinsparungen und Wettbewerbsfähigkeit

Der Energieverbrauch von Druckluftanlagen ist der Schlüssel zum Schutz der Umwelt und zur Erhaltung der Wettbewerbsfähigkeit auf dem Markt. Das System ENS-200 berücksichtigt Einsparungen bei den drei häufigsten Druckluftsystemen in der Industrie: Vakuum, Gebläse und Antriebe. Lernen Sie anhand von Fallstudien aus der Industrie und von Industriekomponenten.

Strategien mit vier Grundpfeilern

Das System ENS-200 stützt sich auf vier Grundpfeiler der Energieeffizienz: Druckreduzierung, Sektorisierung, Aufrechterhaltung einer guten Luftqualität im Kreislauf und Überwachung des Verbrauchs.

Praktisches Training mit messbaren Ergebnissen

Das System ENS-200 beinhaltet geführte und interaktive HMI-Praxisübungen, die es den Teilnehmer*innen ermöglichen, die Auswirkungen der Implementierung von Verbesserungsstrategien zu testen und die prozentualen und wirtschaftlichen Einsparungen zu vergleichen.

Nachhaltigkeit

Der Energieverbrauch von Druckluftanlagen ist der Schlüssel zum Schutz der Umwelt und zur Erhaltung der Wettbewerbsfähigkeit auf dem Markt. Das System ENS-200 unterstützt Unternehmen nicht nur dabei, effizienter zu werden, sondern leistet auch einen Beitrag zu den globalen Nachhaltigkeitszielen.

Produktkonfigurator

Möchten Sie ein Angebot für dieses Produkt anfordern und die Spezifikationen und technischen Beschreibungen dieses Produkts erhalten? Mit unserem Produktkonfigurator können Sie sich mit wenigen Klicks Ihr ideales System zusammenstellen und erhalten alle Informationen dazu.
Konfigurieren Sie Ihr System
