ENS-200 - Entraîneur à l'économie énergétique

Dans un monde où la durabilité et l'efficience énergétique sont toujours plus cruciales, ENS-200 s'affiche comme la solution la plus innovante dans l'optimisation de l'usage de l'air comprimé sur les installations industrielles.

Télécharger le catalogue Configurateur de produits

Saviez-vous que...?

...90% des entreprises utilisent l'air comprimé

...de mesure, le coût énergétique représente entre 10% et 20% du coût de production industrielle

Des recherches de SMC révèlent qu'il est possible d'économiser jusqu'à 40% d'énergie dans l'utilisation d'air comprimé

ENS-200 - Entraîneur à l'économie énergétique

ENS-200 intègre une série d'application (vide, actuateurs et soufflage) visant à connaître et à mettre en oeuvre la méthodologie associée à l'économie énergétique dans les installations d'air comprimé.
Avec ENS-200 vous apprenez à détecter un possible excès de consommation et à proposer des actions pour l'éviter.
Grâce à une série d'activités guidées, l'utilisateur analysera différents scénarios. Dans chaque expérience, on obtient les valeurs d'économie, tant en pourcentage qu'en la monnaie sélectionnée. Cet équipement agit sur les 4 piliers fondamentaux de l'économie d'énergie en pneumatique: PRESSION, SECTORISATION, MONITORISATION ET QUALITÉ DE L'AIR.

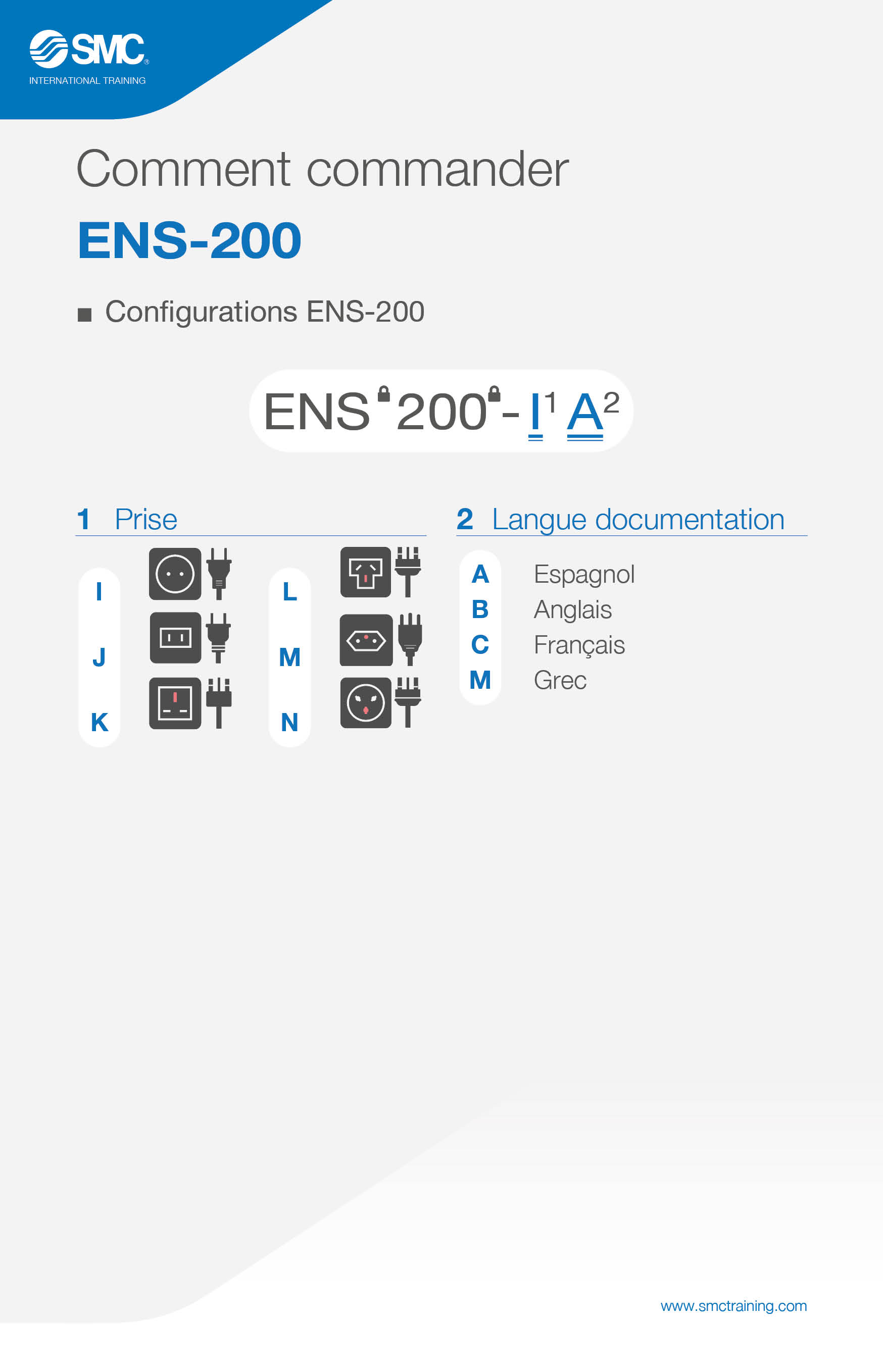

Comment commander
ENS-200 - Entraîneur à l'économie énergétique

L'économie d'énergie en pneumatique

4 piliers fondamentaux

Cet équipement agit sur les 4 piliers fondamentaux de l'économie d'énergie en pneumatique:
PRESSION

Les éléments pneumatiques doivent travailler à la pression juste et nécessaire. Il faut éviter la surpression, car la consommation est proportionnelle à la pression de travail.

SECTORISATION

Sectoriser c'est diviser. Il est possible de sectoriser en différenciant les zones ayant différents niveaux de pression de travail. Il est également possible de sectoriser par zones, ce qui permettrait de minimiser l'impact des fuites en horaires d'inactivité.

MONITORISATION

Monitoriser c'est mesurer. Si on mesure, on peut localiser les défauts dans l'installation et apprécier ce qu'on économise en les corrigeant. On peut le faire constamment ou ponctuellement, mais monitoriser c'est également prévenir; connaître lorsqu'une partie de l'installation a une fuite ou a été manipulée.

QUALITÉ DE L'AIR

Un filtre sale génère une chute de pression dans celui-ci. Si ce filtre n'est pas remplacé, il est nécessaire d'augmenter la pression pour pouvoir continuer de répondre aux exigences. Cette mauvaise pratique influe négativement sur la consommation pour la génération d'air comprimé.

Avec ce système, vous pourrez...

ENS-200 - Scénarios de travail

Avec ce simulateur, vous apprenez à exposer et implanter des solutions d'efficacité énergétique au sein des installations d'air comprimé.

PRESSION

ENS-200 permet de constater l'effet qu'a le fait d'adapter la pression de travail aux besoins de l'installation grâce aux types d'activités suivants: - Comparaison entre différents types d'injecteurs de vide. - Mesure de l'impact d'utiliser des tubes excessivement longs. - Analyse de l'impact de l'utilisation de doubles pressions. - Adéquation de la pression du réseau à celle nécessaire à chaque actuateur. - Comparaison entre différents types de pistolets de soufflage. - Comparaison entre différents types de becs de soufflage. - Comparaison entre différents types d'actuateurs. - Analyse des effets négatifs qu'entraîne la surpression sur les installations pneumatiques.

SECTORISATION

Avec ENS-200 vous pouvez vérifier les avantages de diviser l'installation en différentes zones, favorisant la réalisation des activités suivantes: - Quantifier les avantages d'installer des régulateurs de pression dans chaque zone. - Quantifier l'effet des fuites dans la consommation et comment la sectorisation peut aider à minimiser cet effet.

MONITORISATION

La monitorisation permet d'identifier les économies potentielles et de vérifier sa future application. ENS-200 permet: - Vérifier si la consommation d'une machine est dans les limites attendues ou pas. - Détecter et localiser les fuites dans un système grâce à la vérification séquentielle par zones et actuateurs.

Comment il s'utilise

ENS-200 inclue un HMI (terminal d'opérateur) avec un API intégré qui grâce aux menus interactifs permet de réaliser de manière guidée et intuitive les différentes activités proposées. Dans le développement de ces activités, il se créera automatiquement tous les scénarios de travail nécessaires. Les résultats de la mesure de la consommation et de l'économie obtenus dans chaque exercice, se présentent en pourcentage et en valeurs réelles en fonction de la monnaie sélectionnée.

ENS-200 - Zones principales

ENS-200 intègre les sources de consommation les plus courantes d'un procédé automatisé.
Sur ENS-200 nous pouvons distinguer les éléments suivants: zone de vide, zone de soufflage, zone des actuateurs, HMI avec API intégré, unité de traitement de l’air, etiquettes pour tous les câbles, terminales de connexion, structure en aluminium anodisé and documentation (manuel de l'utilisateur, manuel de travaux pratiques, cours théorique de pneumatique et concepts d'économie d'énergie et exercices théoriques basés sur des outils de calcul des consommations (incluse)).

Zone de vide

ENS-200 inclue des injecteurs de vide type venturi et multiétape avec lesquels vous pourrez constater l'impact d'inclure des éléments de haute efficacité dans les applications de vide. (Zone marquée en jaune sur l'image inférieure).

Zone de soufflage

ENS-200 inclue deux pistolets de soufflage de construction et efficacité différentes ainsi que des becs interchangeables avec lesquels vous obtiendrez des résultats comparatifs en termes d'efficacité. (Zone marquée en orange sur l'image inférieure).

Zone de actuateurs

Il inclue un vérin standard et un vérin de haute efficacité, ainsi que des vannes et régulateurs avec lesquels simuler des fuites dans l'installation, ou analyser l'impact d'une installation mal dimensionnée. De cette manière, vous pouvez organiser les actions et stratégies suivant les résultats obtenus. (Zone marquée en bleu sur l'image inférieure).

Optionnels

ENS-200 dispose d'une série de compléments optionnels.

Voir optionnels

Efficience énergétique dans la pneumatique

Si l'air est gratuit, le fait de le comprimer ne l'est pas. Un pourcentage très élevé d'entreprises utilisent de l'air comprimé dans leurs processus, mais : l'utilisent-elles de manière efficiente ? ENS-200 vous aidera à identifier et corriger des défauts d'efficience, veillant à ce que chaque goutte d'énergie soit utilisée de manière optimale.

Économie d'énergie et compétitivité

La consommation en énergie des installations d'air comprimé est primordiale si nous voulons préserver l'environnement tout en conservant notre compétitivité sur le marché. ENS-200 prend en compte les économies en énergie sur les trois plus courants types d'installations d'air comprimé industrielles : vide, soufflage et avec actionneurs. Il s'appuie sur des cas pratiques du monde industriel et ses composants.

Des stratégies fondées sur quatre piliers

ENS-200 se base sur quatre piliers fondamentaux en matière d'efficience énergétique : réduire la pression, sectoriser, maintenir une bonne qualité de l'air dans le circuit et superviser la consommation.

Une formation pratique et quantifiable

ENS-200 inclut des exercices pratiques guidés et interactifs par le biais d'un HMI qui permet aux étudiants de vérifier les effets de la mise en place de stratégies d'amélioration, mettant en évidence les économies effectuées en pourcentage et en termes économiques.

Durabilité

La consommation en énergie des installations d'air comprimé est primordiale si nous voulons préserver l'environnement tout en conservant notre compétitivité sur le marché. ENS-200 ne se limite pas à accompagner les entreprises dans leur recherche d'efficience, il contribue également aux Objectifs de Développement Durable mondiaux.
