Estaciones M&I-400
M&I-400 está compuesto por hasta 11 estaciones independientes con control integrado. Cada una de las estaciones del sistema M&I-400, lleva a cabo una parte del proceso.
Estaciones
Las estaciones de M&I-400 tienen un nuevo y atractivo diseño. Se trata de un diseño compacto que permite la integración de un mayor número de tecnologías en menor espacio. El concepto de estación tiene también caracter modular, formado por cinco bloques que se interconectan entre sí de manera muy intuitiva mediante conectores. Los cinco módulos básicos son:
- La estructura, con acabado estético diferenciador.
- El sistema de transporte en sus dos versiones neumática y eléctrica.
- El armario eléctrico con control integrado.
- Un panel de mando.
- La mesa sobre la que se ubican los bloques funcionales de cada estación.
Cada estación integra **DOS CONTROLADORES**, uno en el armario principal para el control de la estación y otro ubicado en el módulo de transporte. Cabe destacar la autonomía del sistema de transporte, que al integrar un PLC permite su operación como un conjunto independiente simplemente conectándolo a una fuente de alimentación.
- La estructura, con acabado estético diferenciador.
- El sistema de transporte en sus dos versiones neumática y eléctrica.
- El armario eléctrico con control integrado.
- Un panel de mando.
- La mesa sobre la que se ubican los bloques funcionales de cada estación.
Cada estación integra **DOS CONTROLADORES**, uno en el armario principal para el control de la estación y otro ubicado en el módulo de transporte. Cabe destacar la autonomía del sistema de transporte, que al integrar un PLC permite su operación como un conjunto independiente simplemente conectándolo a una fuente de alimentación.
WiFi AP & Server o armario AMS
M&I-400 está compuesto por hasta 11 estaciones independientes con control integrado.
A través de las distintas estaciones de proceso, se lleva a cabo la producción, empaquetado y expedición de diferentes tipos de productos. Todo ello gestionado mediante un sistema M.E.S.
Cada una de las estaciones del sistema M&I-400, lleva a cabo una parte del proceso.
El sistema M&I-400 permite incluir WiFi AP & Server o un armario AMS en las estaciones M&I-401, M&I-408 o M&I-409:
A través de las distintas estaciones de proceso, se lleva a cabo la producción, empaquetado y expedición de diferentes tipos de productos. Todo ello gestionado mediante un sistema M.E.S.
Cada una de las estaciones del sistema M&I-400, lleva a cabo una parte del proceso.
El sistema M&I-400 permite incluir WiFi AP & Server o un armario AMS en las estaciones M&I-401, M&I-408 o M&I-409:
Armario AMS
Incluye:
- Punto de acceso a la red local definida en el sistema sin cables (WIFI AP).
- Ordenador compacto preconfigurado. Este ordenador actúa como servidor web donde se aloja el software de gestión y la base de datos del sistema.
- Servidor de Realidad Aumentada para la aplicación SMC AR-Viewer.
- AMS (Sistema de gestión de aire) que permite la gestión y el ahorro de presión y flujo del sistema.
- EDR (Receptor de información energética) que recibe la información de consumos eléctricos desde los "Power tags".
- Punto de acceso a la red local definida en el sistema sin cables (WIFI AP).
- Ordenador compacto preconfigurado. Este ordenador actúa como servidor web donde se aloja el software de gestión y la base de datos del sistema.
- Servidor de Realidad Aumentada para la aplicación SMC AR-Viewer.
- AMS (Sistema de gestión de aire) que permite la gestión y el ahorro de presión y flujo del sistema.
- EDR (Receptor de información energética) que recibe la información de consumos eléctricos desde los "Power tags".
WiFi AP & Server
Incluye:
- Punto de acceso a la red local definida en el sistema sin cables (WIFI AP).
- Ordenador compacto preconfigurado. Este ordenador actúa como servidor web donde se aloja el software de gestión y la base de datos del sistema.
- Servidor de Realidad Aumentada para la aplicación SMC AR-Viewer.
- Punto de acceso a la red local definida en el sistema sin cables (WIFI AP).
- Ordenador compacto preconfigurado. Este ordenador actúa como servidor web donde se aloja el software de gestión y la base de datos del sistema.
- Servidor de Realidad Aumentada para la aplicación SMC AR-Viewer.

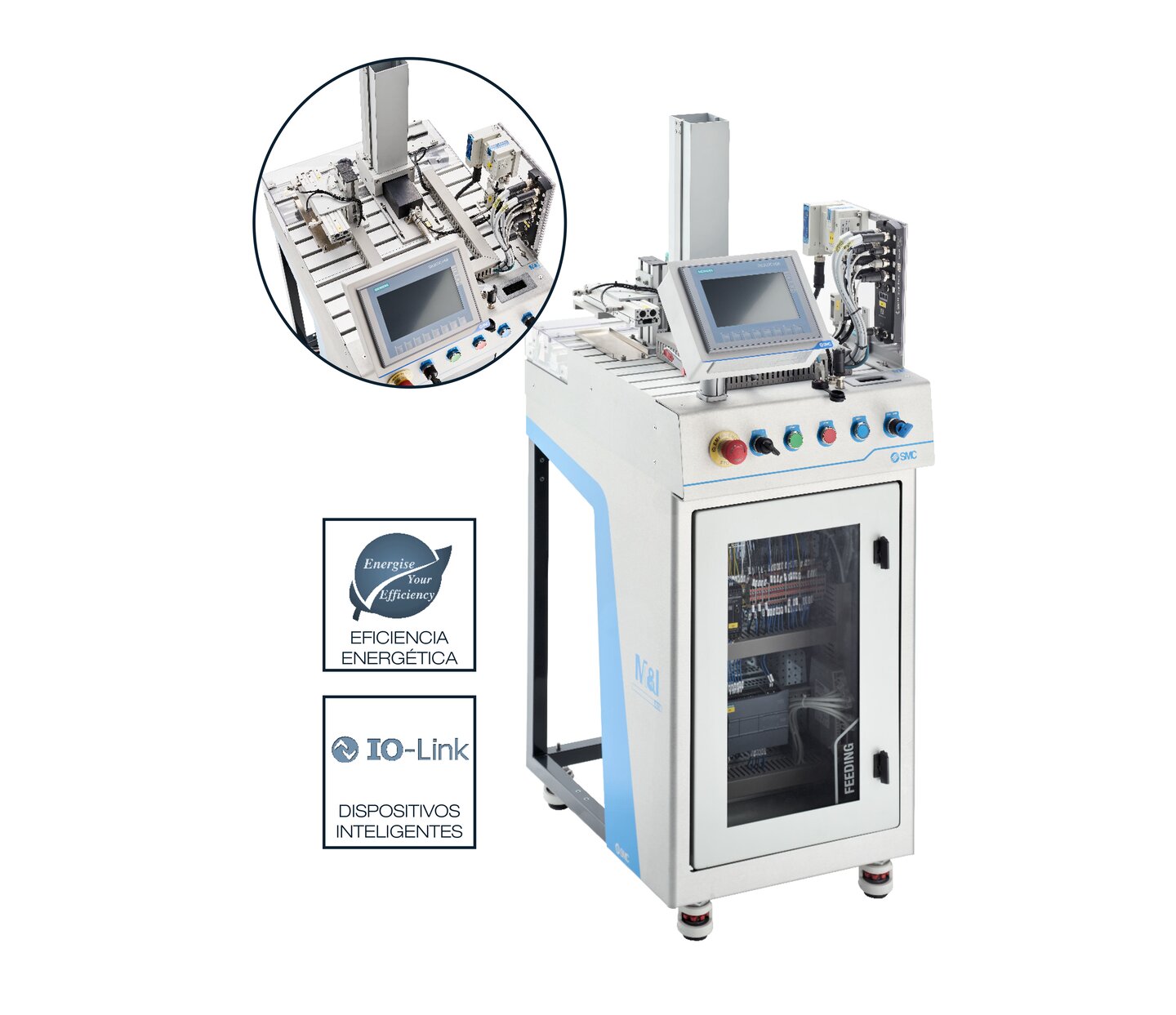

M&I-401: Estación de alimentación, verificación y rechazo del contenedor
La función de esta estación es la de alimentar contenedores al sistema, los cuales están almacenados en un alimentador por gravedad.
Todos los contenedores incluyen un tag RFID que permite su identificación y trazabilidad a lo largo del proceso.
Una vez alimentado, la posición del contenedor es verificada y, en caso de no ser correcta, el contenedor es rechazado y extraído del sistema.
Dimensiones: 680x482x1300mm

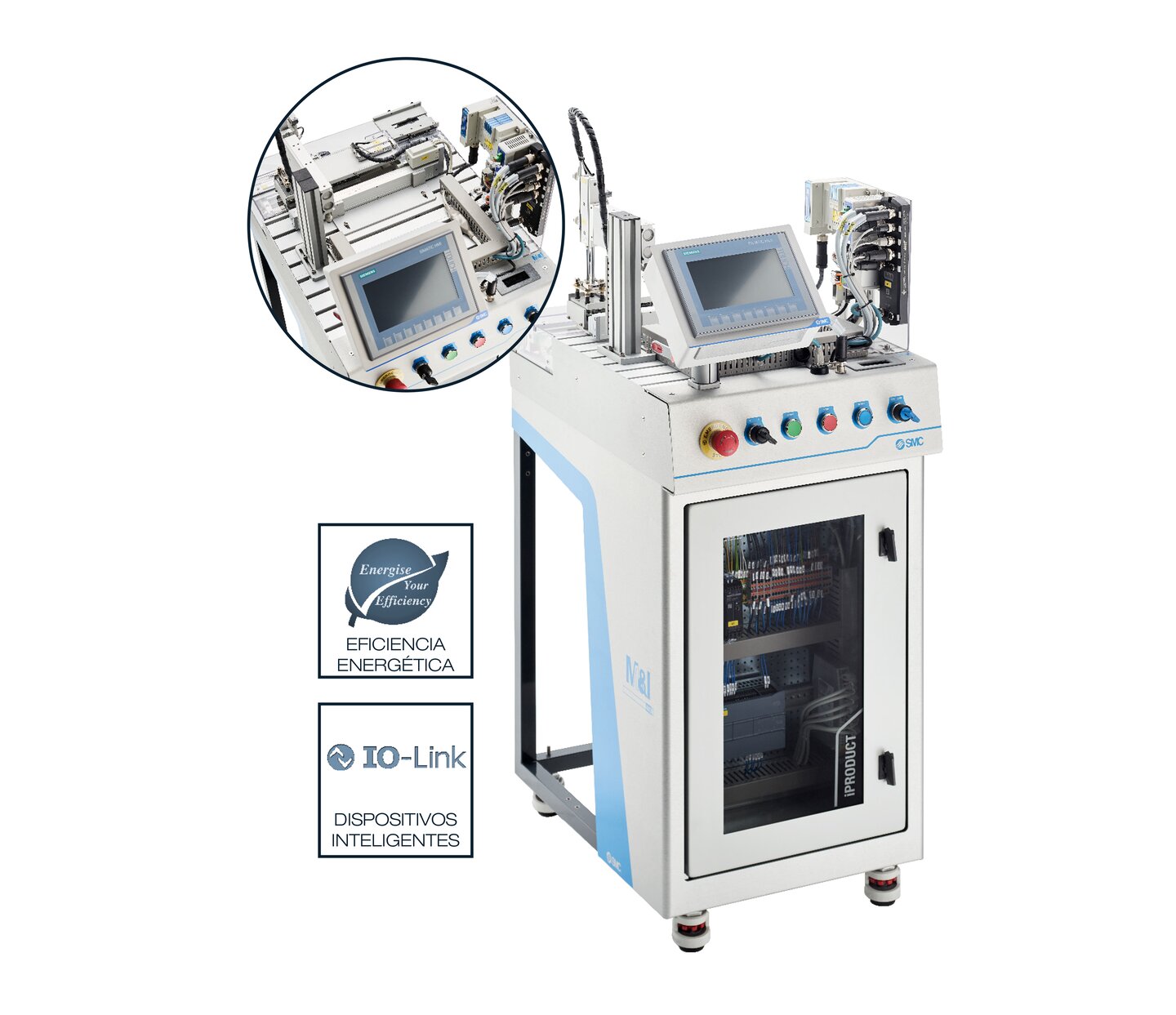

M&I-402: Estación de alimentación de iProduct
Esta estación alimenta los rellenos inteligentes (iProduct) desde un almacén horizontal y los introduce en el contenedor de producto.
Este relleno inteligente, basado en una placa de desarrollo compacta con microcontrolador integrado, se iluminará con el color definido en el producto a fabricar, identificado en el tag RFID. El iProduct dispone de 6 colores distintos con los que iluminar el producto.
Dimensiones: 680x482x1300mm

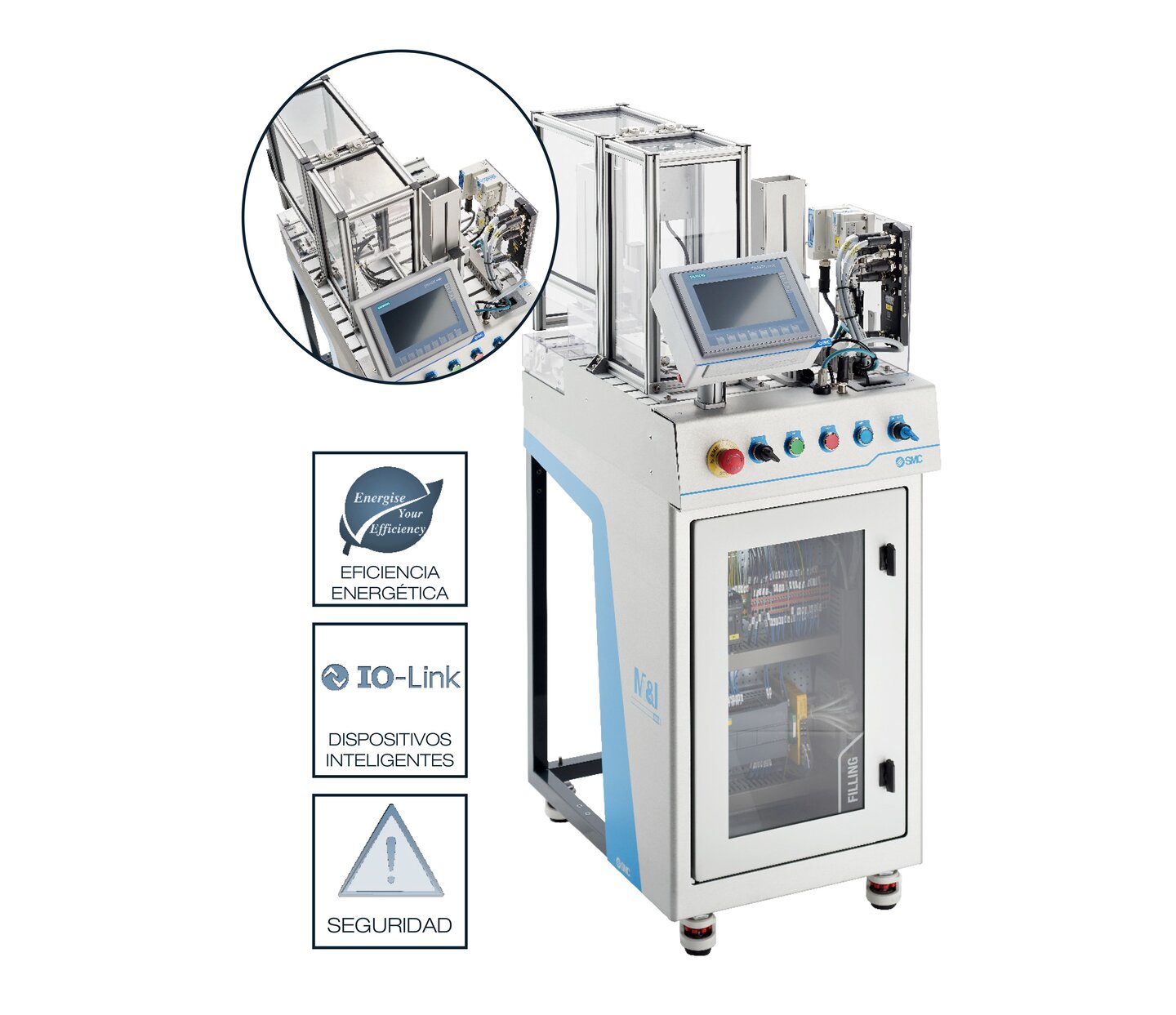

M&I-403: Estación de alimentación de relleno
Esta estación alimenta los rellenos básicos desde un almacén vertical y los introduce en el contenedor de producto.
Es posible introducir una o dos alturas de este tipo de relleno. La cantidad a alimentar vendrá definida en el tag RFID en función del producto a fabricar.
Esta estación integra tecnologías de seguridad. Dispone de un cerramiento con electroimán que únicamente permite su apertura con el fin de reponer la materia prima de manera segura.
Dimensiones: 680x482x1350mm

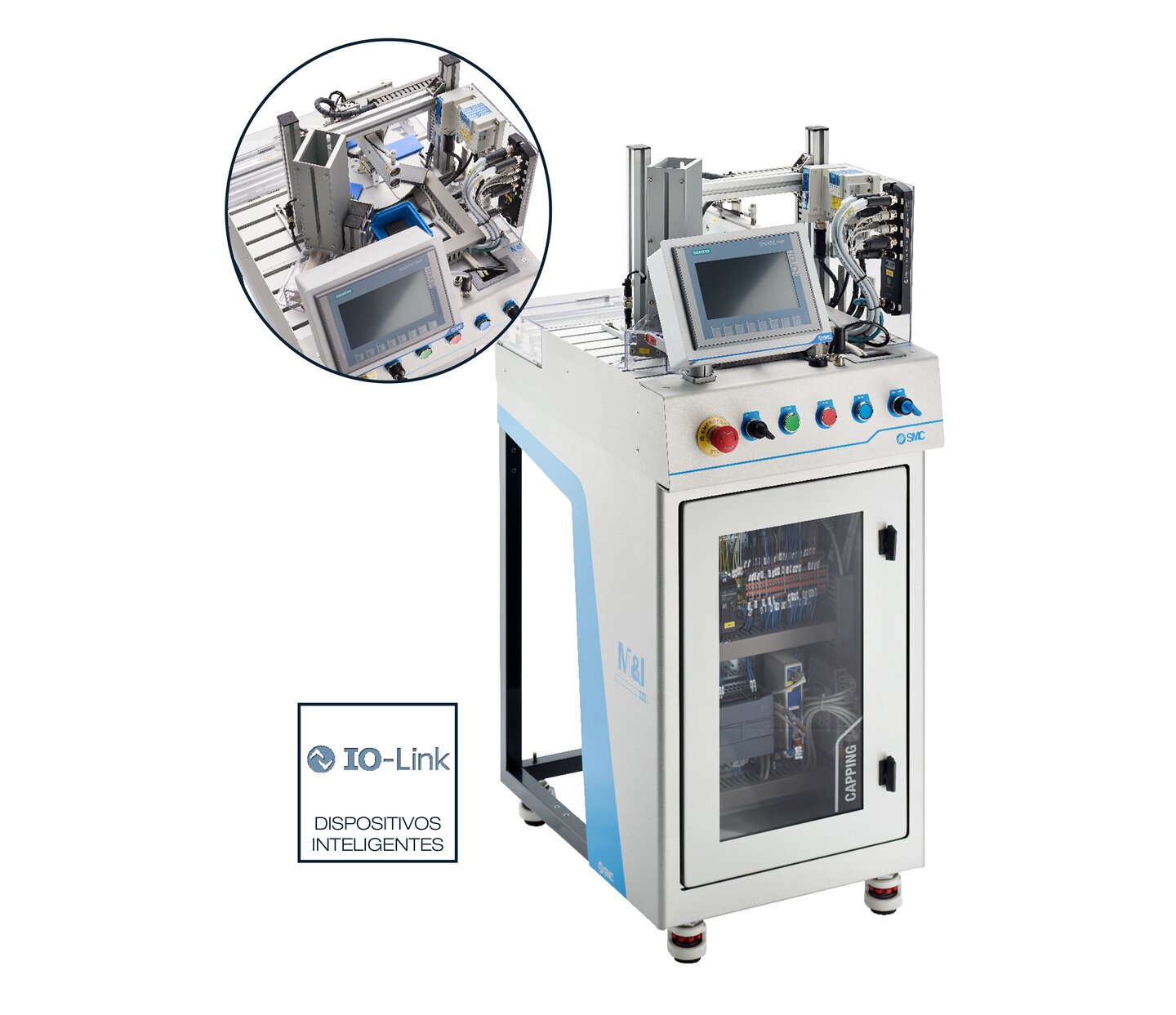

M&I-404: Estación de clasificación y alimentación de tapas
Existen tres tipos de tapas diferentes según su color: blanca, azul y negra.
Esta estación alimenta las tapas a un plato giratorio donde se clasifican. Posteriormente coloca sobre el contenedor la tapa definida en el producto a fabricar, identificado en el tag RFID.
Dimensiones: 680x482x1250mm

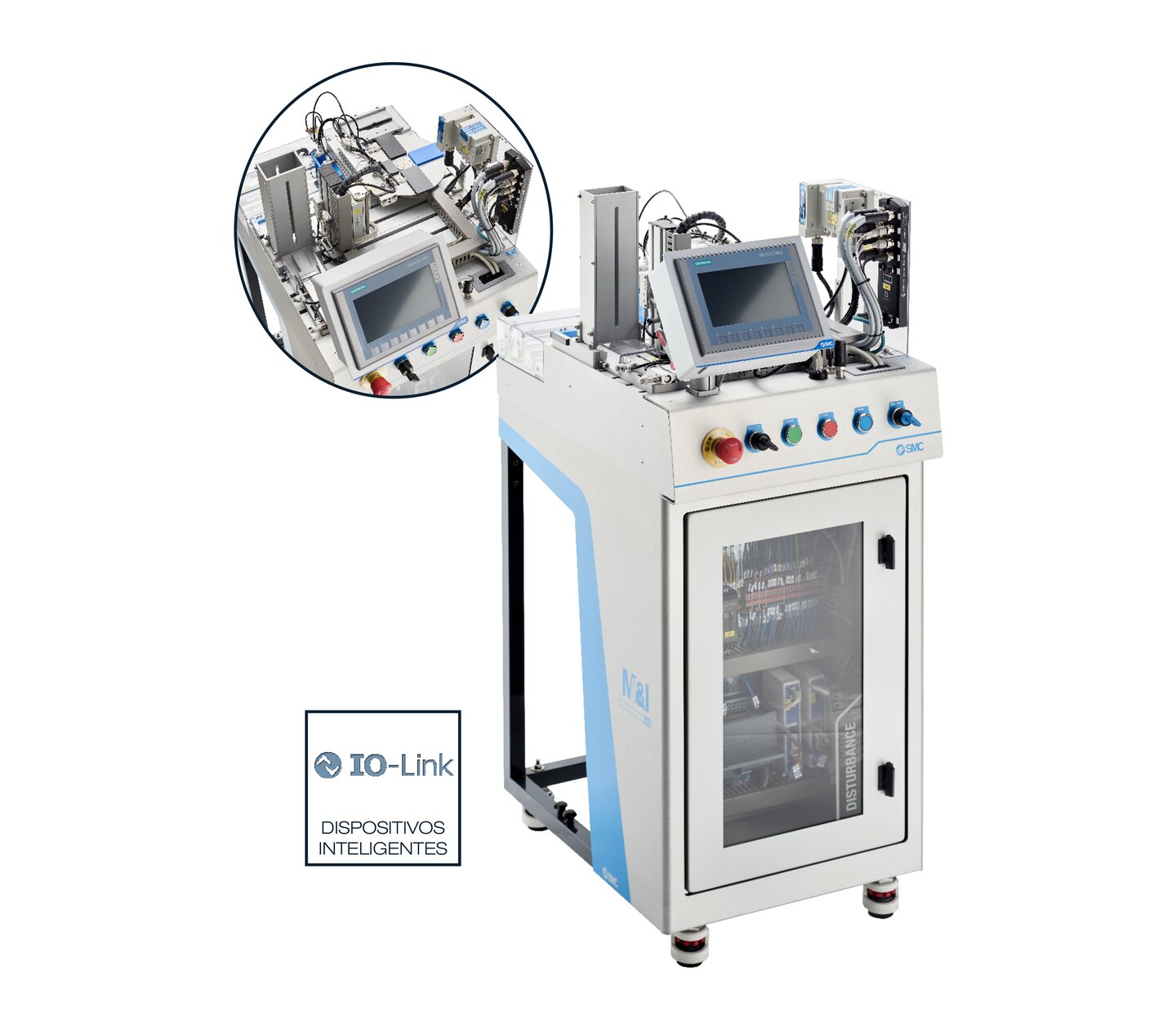

M&I-405: Estación de perturbación
Se trata de una estación cuyo fin es 100% educativo. Su función es la de generar perturbaciones, modificaciones, en el producto fabricado.
Desde el software de gestión será posible elegir qué pedidos tendrán perturbaciones. Estas perturbaciones se generarán de forma aleatoria, en el porcentaje definido.
La estación modificará los componentes del producto - tipo y/o cantidades de relleno, y/o tapa - en función de las perturbaciones definidas.
Dimensiones: 680x482x1200mm

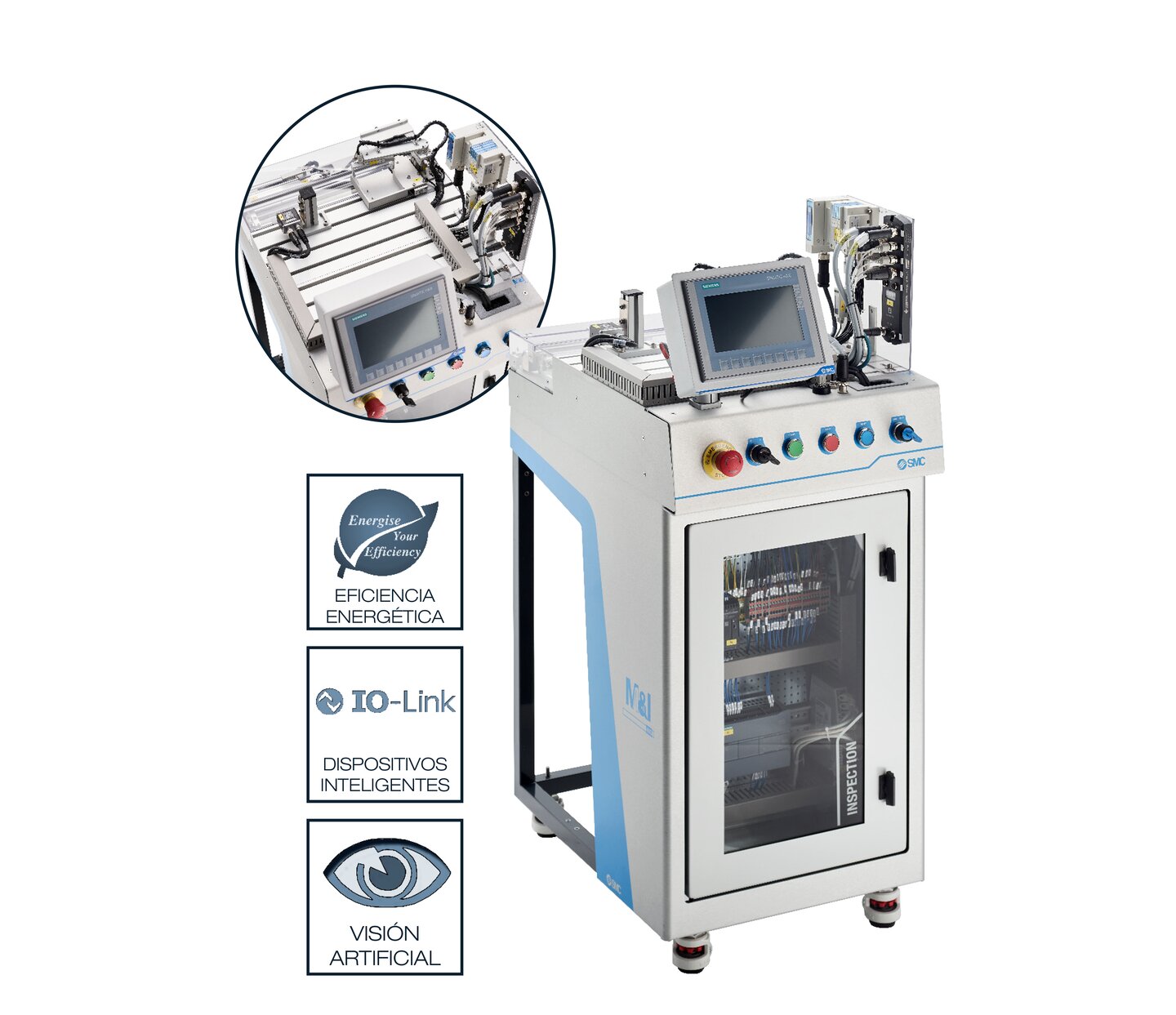

M&I-406: Estación de inspección
Esta estación lleva a cabo el control de calidad del producto una vez ensamblado, y lo rechaza si el resultado de la inspección es insatisfactorio. Para ello integra una cámara de visión artificial.
Esta cámara tiene la opción de generar un histórico con las fotos tomadas, disponiendo de este modo de una base de datos de fotos con las que el usuario podrá realizar sus propios proyectos.
Dimensiones: 680x482x1200mm

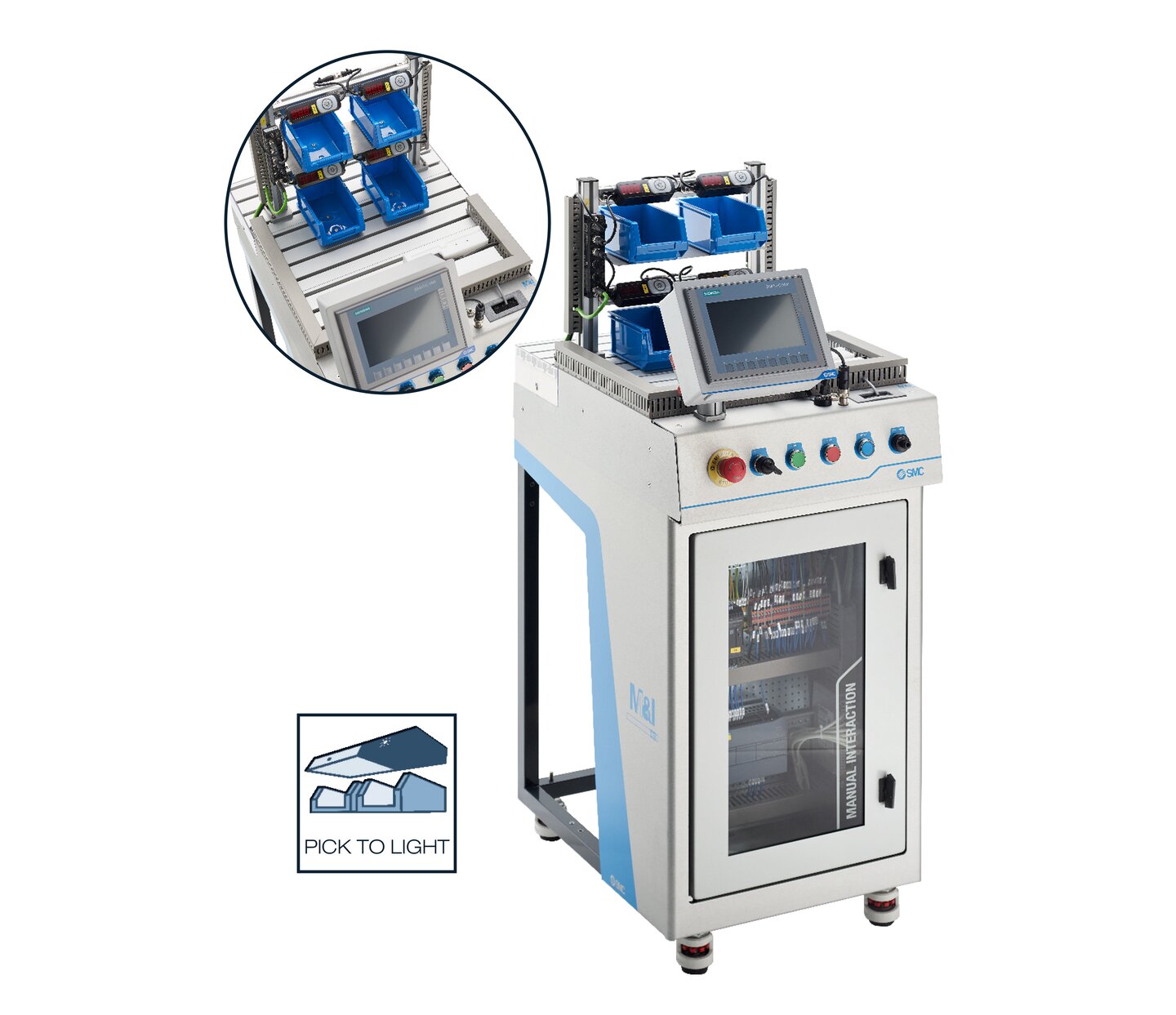

M&I-407: Estación de interacción manual asistida
En caso de que la estación M&I-406 rechace el producto en fabricación, se podrán corregir los defectos del mismo para poder introducirlo nuevamente en el sistema.
Esta estación permite ejecutar la corrección y recuperación del producto defectuoso mediante interacción manual, asistida por la tecnología “Pick to Light”. Se trata de una tecnología que, mediante indicadores numéricos y luminosos, guía al usuario en la corrección de los componentes.
La estación dispone de un sistema de identificación de usuarios por llave con RFID integrado que, en función del tipo de usuario, permitirá la realización de diferentes acciones.
Dimensiones: 680x482x1250mm

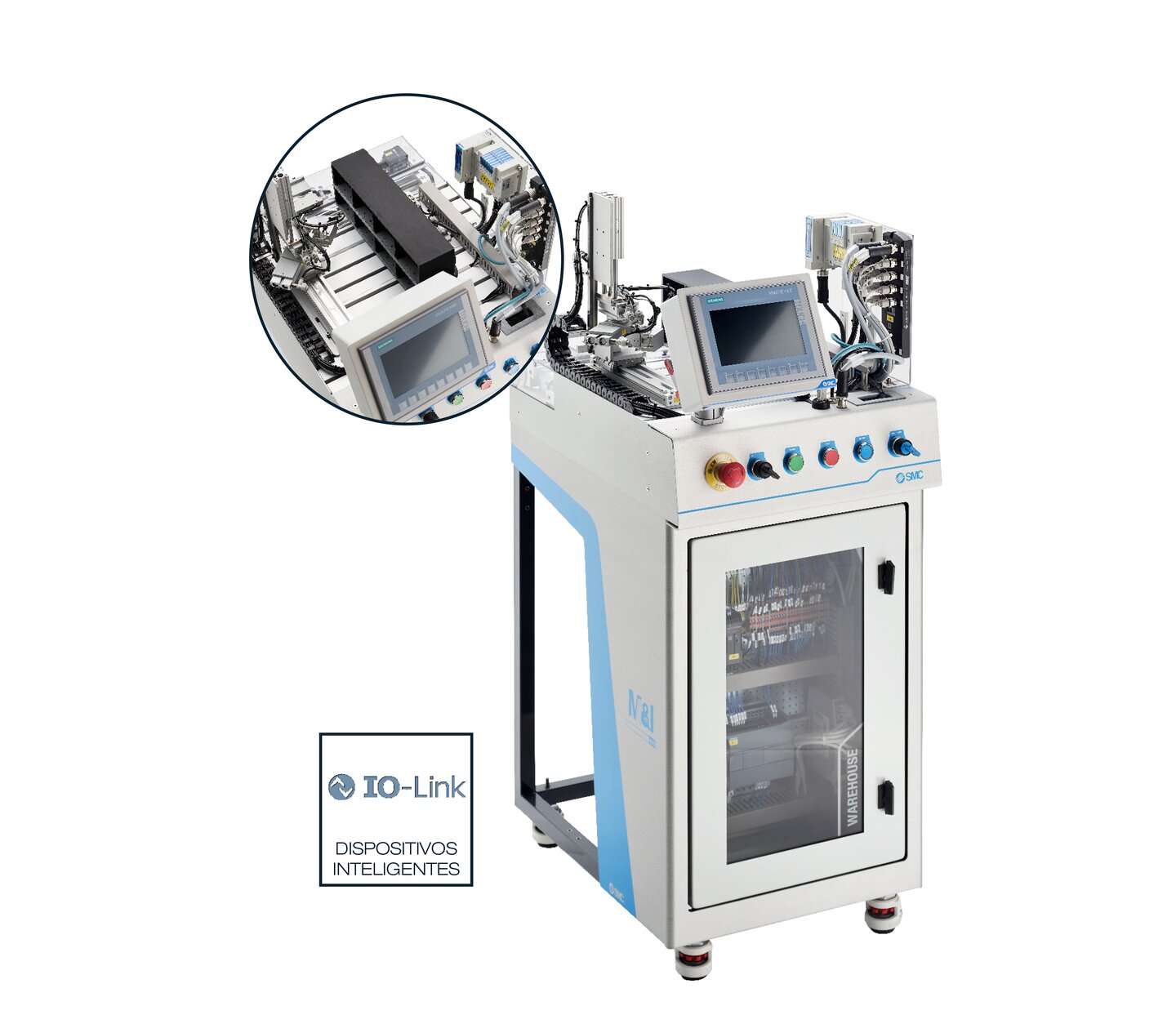

M&I-408: Estación de almacenamiento neumático
La función de esta estación es almacenar el producto terminado.
Dispone de un almacén vertical de 8 posiciones, donde se colocarán, mediante manipulación neumática, los contenedores de producto.
Dimensiones: 680x482x1250mm

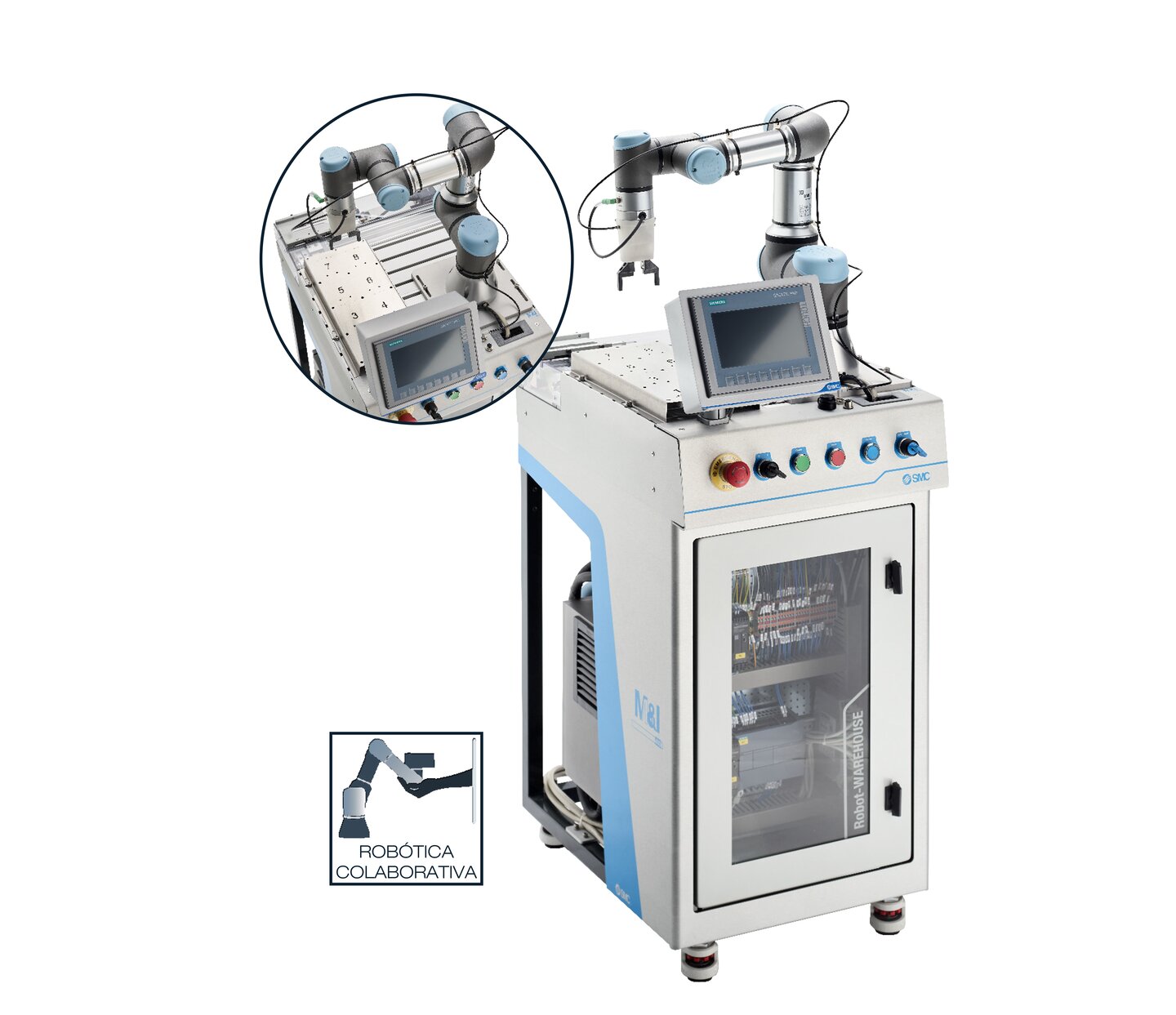

M&I-409: Estación de almacenamiento robotizado
La función de esta estación es almacenar el producto terminado, utilizando la tecnología robótica.
Dispone de un almacén horizontal de 8 posiciones, donde el robot colaborativo situará los productos en fabricación.
Dimensiones: 680x482x1400mm

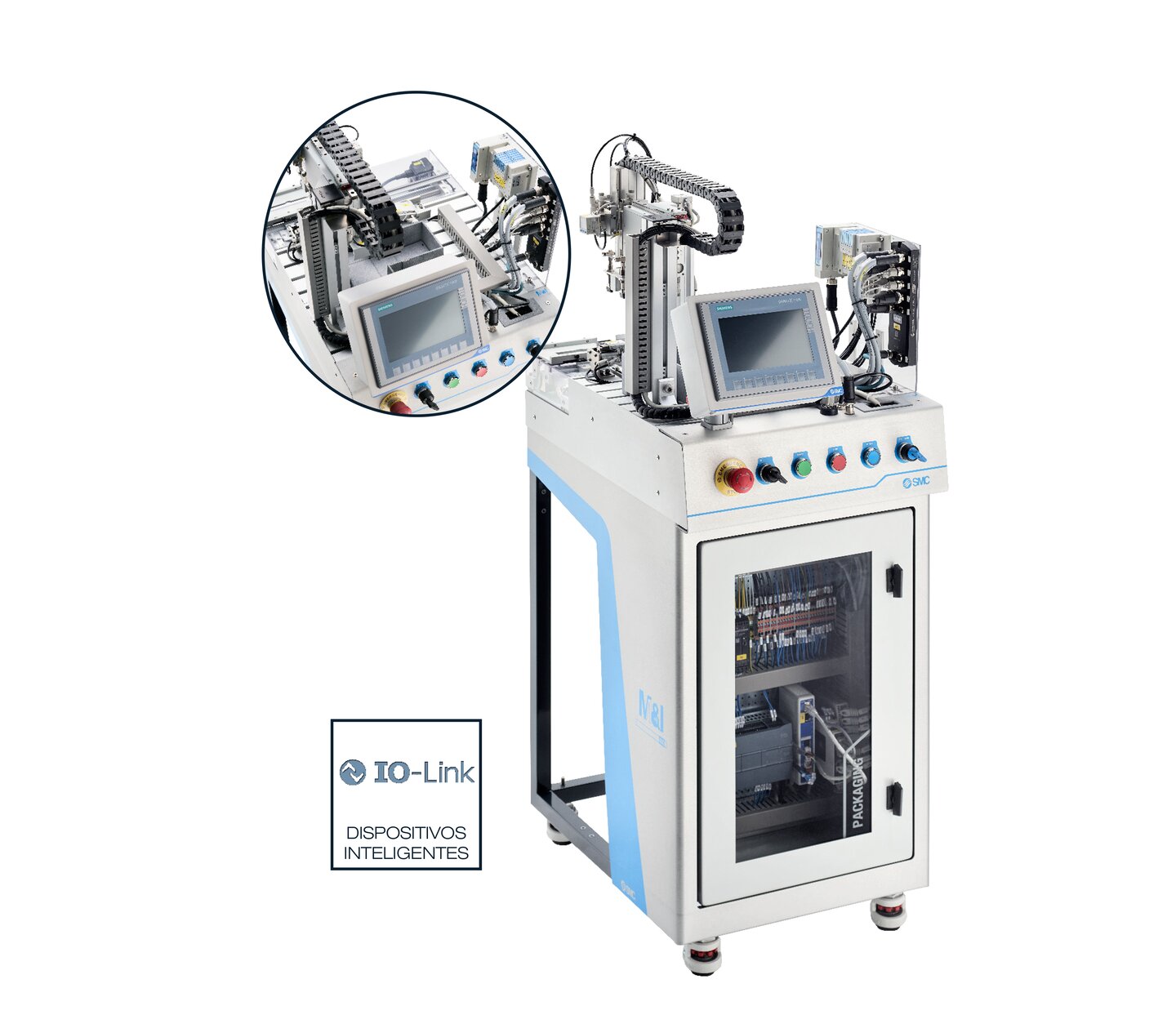

M&I-410: Estación de empaquetado
La función de esta estación es introducir el producto terminado dentro de un embalaje secundario, una caja, para su posterior expedición.
El embalaje secundario estará previamente etiquetado, incorporando un código de barras para la identificación del producto.
Dimensiones: 680x482x1350mm

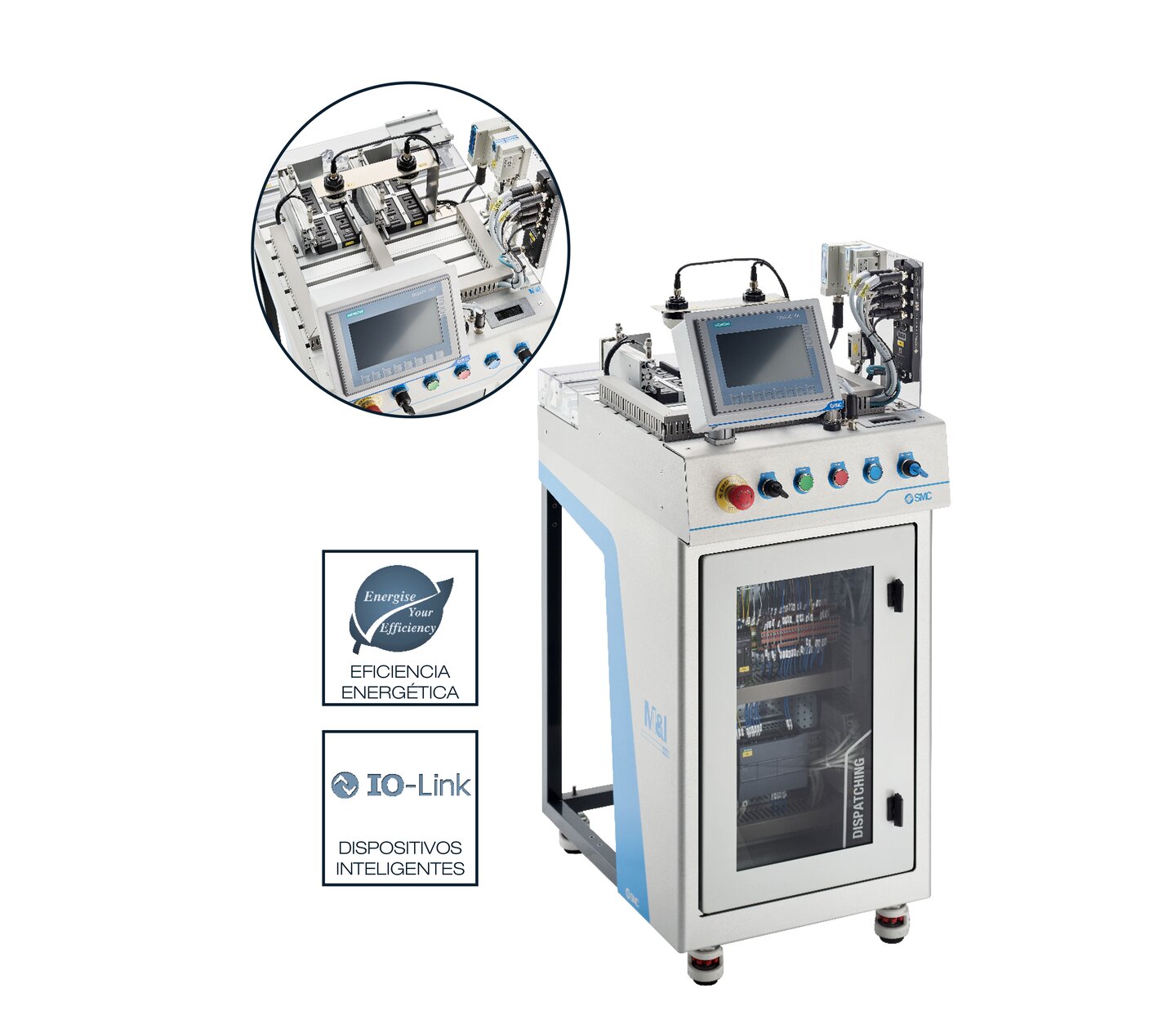

M&I-411: Estación de expedición
Desde esta estación se realizará la expedición del producto terminado.
La estación dispone de 2 rampas distintas, con 2 ubicaciones cada una. Cada rampa presenta un indicador luminoso que permite identificar la situación de la rampa.
Dimensiones: 680x482x1200mm
M&I-412: Robot móvil
Es una propuesta tecnológica que fusiona un Robot Móvil Autónomo (AMR), un servicio de control y una aplicación móvil para optimizar la gestión de inventarios a través de la automatización y coordinación de actividades. El sistema detectará por sí mismo la escasez de materia prima o la necesidad de reciclaje en una estación específica, y el robot se desplazará para llevar a cabo la tarea correspondiente.
La versión especial del robot móvil, el MoMa, es una solución robótica que automatiza no solo el transporte de mercancías sino también las complicadas operaciones de manipulación (recogida y colocación de piezas, almacenamiento, colocación, retención, clasificación, etc). Combinando un robot colaborativo y un robot móvil, se obtiene un robot de nueva generación Mobile Manipulator o MoMa.
Configuración de referencia
Elije la opción que mejor se adapte a tus necesidades y descubre cómo configurar tus referencias.
Posibles estaciones de INICIO
Es necesario incluir UNA ÚNICA estación con WiFi AP & Server en un sistema M&I-400. Se recomienda que sea la primera de la configuración.
Posibles estaciones FINALES
Se recomienda elegir una de estas estaciones como fin de la configuración.
Estación dependiente
La estación M&I-407 es una estación independiente: No incluye sistema de transporte y el trasvase es manual. Sin embargo, se requiere de la estación M&I-406 para su funcionamiento.
Combinación de modelos HMI-PLC
No es posible combinar HMI standard con PLC Siemens S7-1500 y tampoco es es posible combinar HMI advanced con PLC Siemens S7-1200.
Configurador de producto
¿Quieres solicitar una cotización sobre este producto y obtener las especificaciones y descripciones técnicas del mismo?
Configura tu sistema ideal a través de nuestro configurador de producto y obtén toda la información relacionada con tan solo un par de clics.
