Verteilerventile - Komponenten
Der HYDROMODEL-200 bietet eine umfangreiche Auswahl an Komponenten, um alle Ihre Lernbedürfnisse im Bereich der Pneumatik/Elektropneumatik zu erfüllen und Ihre eigenen maßgeschneiderten Konfigurationen zu erstellen.

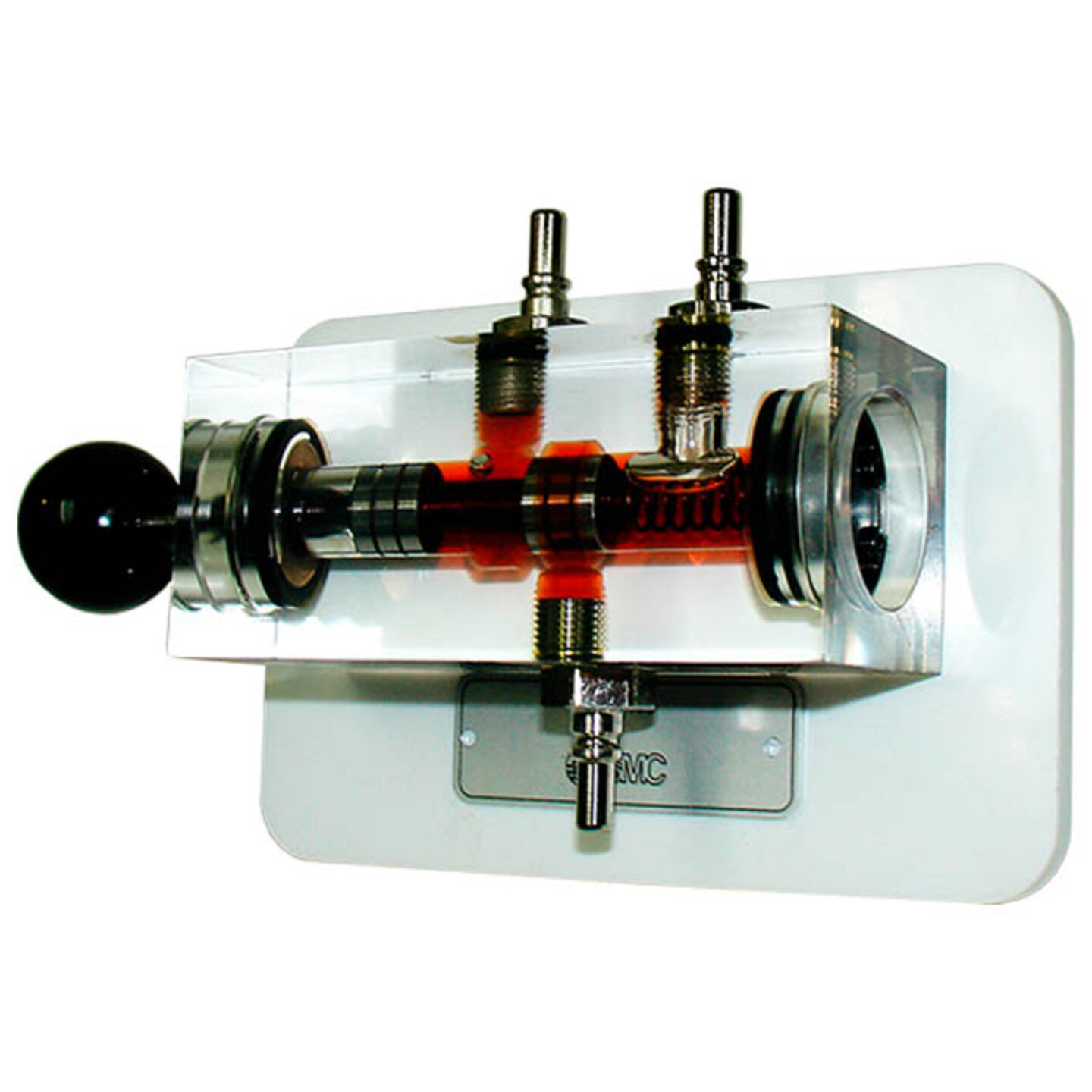

Manuelles 2/2-Verteilerventil
HM9442
- Handbedienung und Federrückholung.
- Mit Drainage.

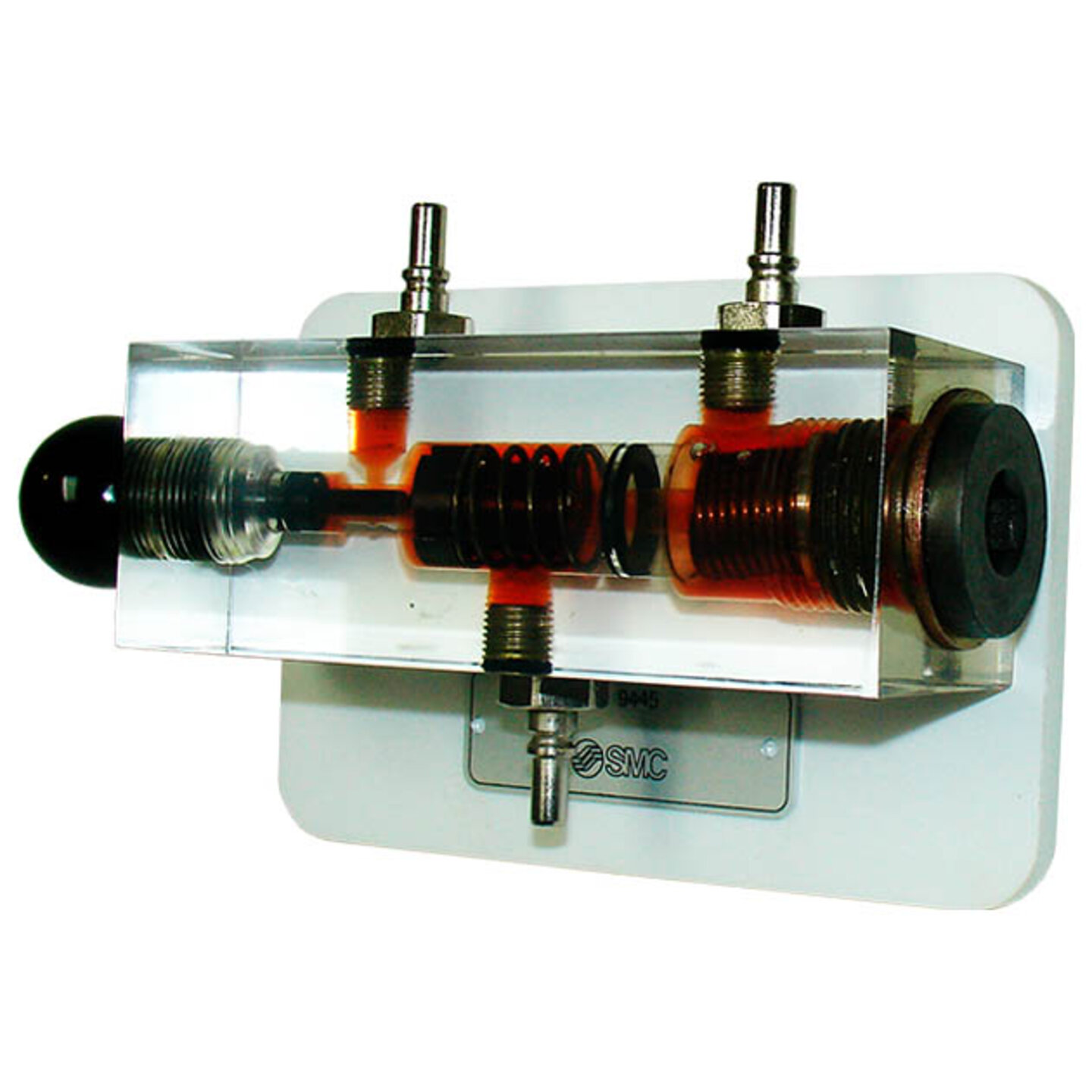

Manuelles 3/2-Verteilerventil mit Ventilsitz
HM9445
- Handbedienung und Federrückholung.
- Maximaldruck: 10 bar
Manuelles 4/2-Verteilerventil
HM9413
- Handbedienung und Federrückholung.
- Maximaldruck: 10 bar
Manuelles 4/2-Verteilerventil mit mechanischer Sperre
HM9446
- Beidseitig manuelle Betätigung.
- Maximaldruck: 10 bar

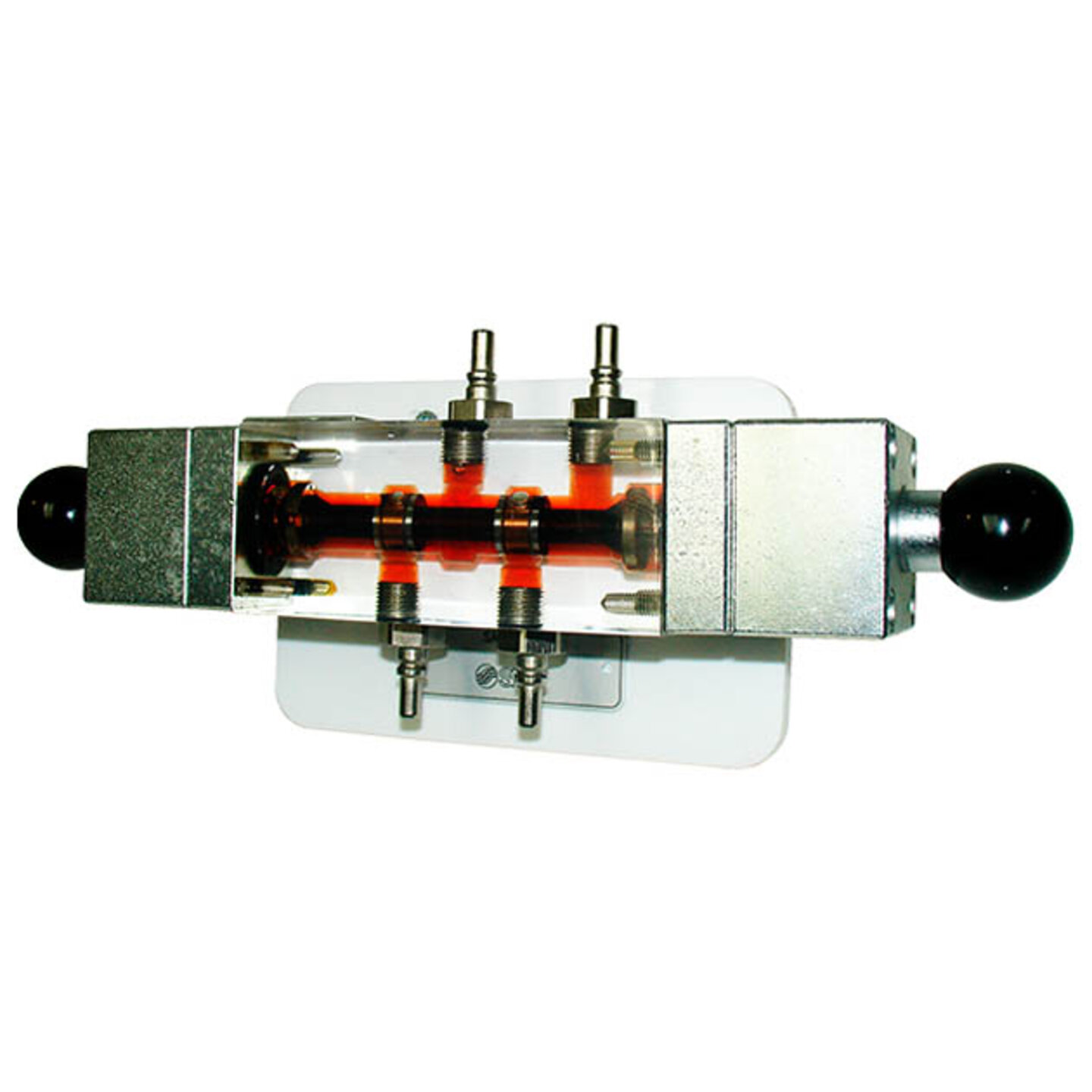

Manuelles 4/3-Verteilerventil Mittelstellungen geschlossen.
HM9447
- Beidseitig manuelle Betätigung, Federzentrierung.
- Maximaldruck: 10 bar
Manuelles 4/3-Verteilerventil Mittelstellungen auf Ablass.
HM9449
- Beidseitig manuelle Betätigung und Federzentrierung.
- Maximaldruck: 10 bar

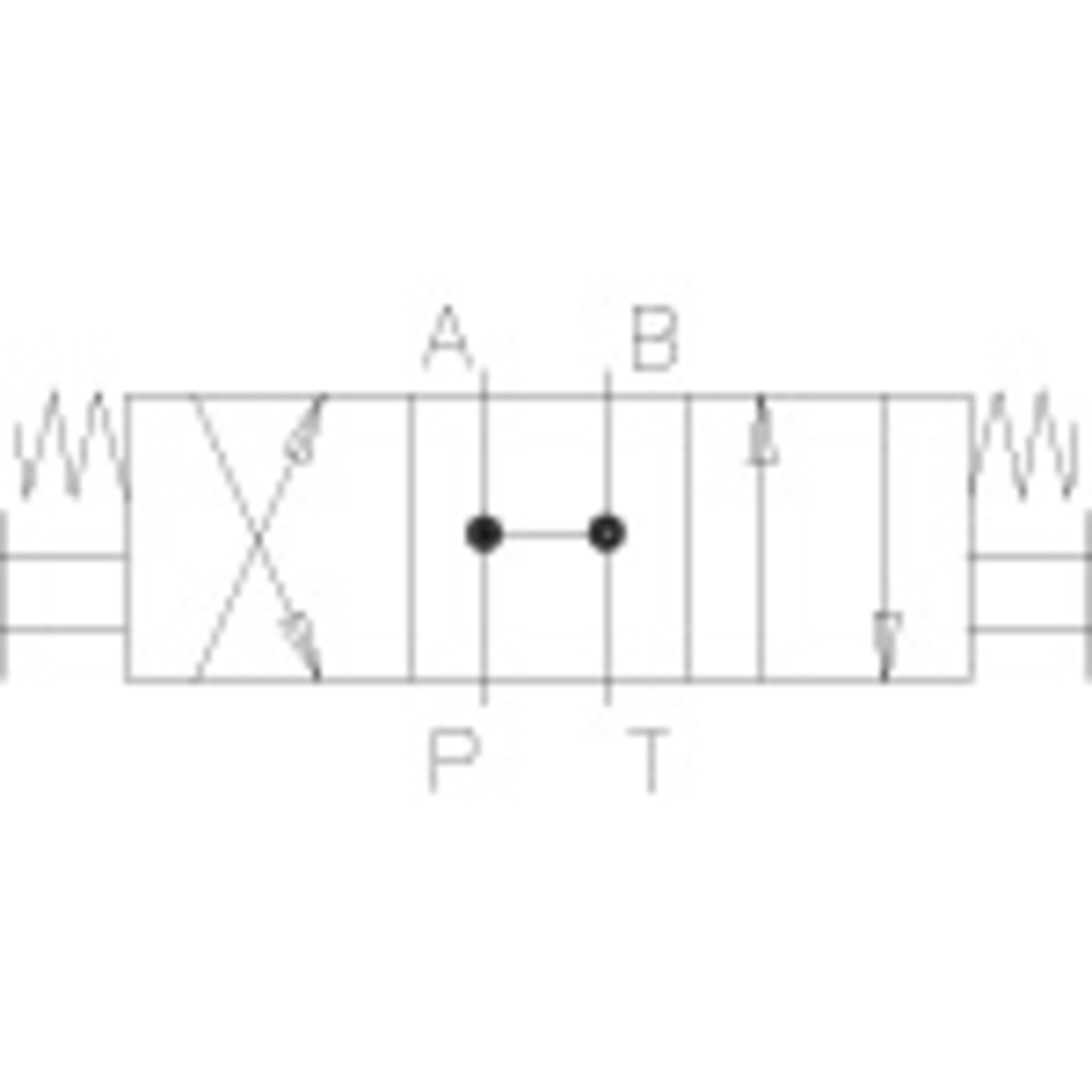

Manuelles 4/3-Verteilerventil. Mittelstellungen verbunden.
HM9450
- Beidseitig manuelle Betätigung und Federzentrierung.

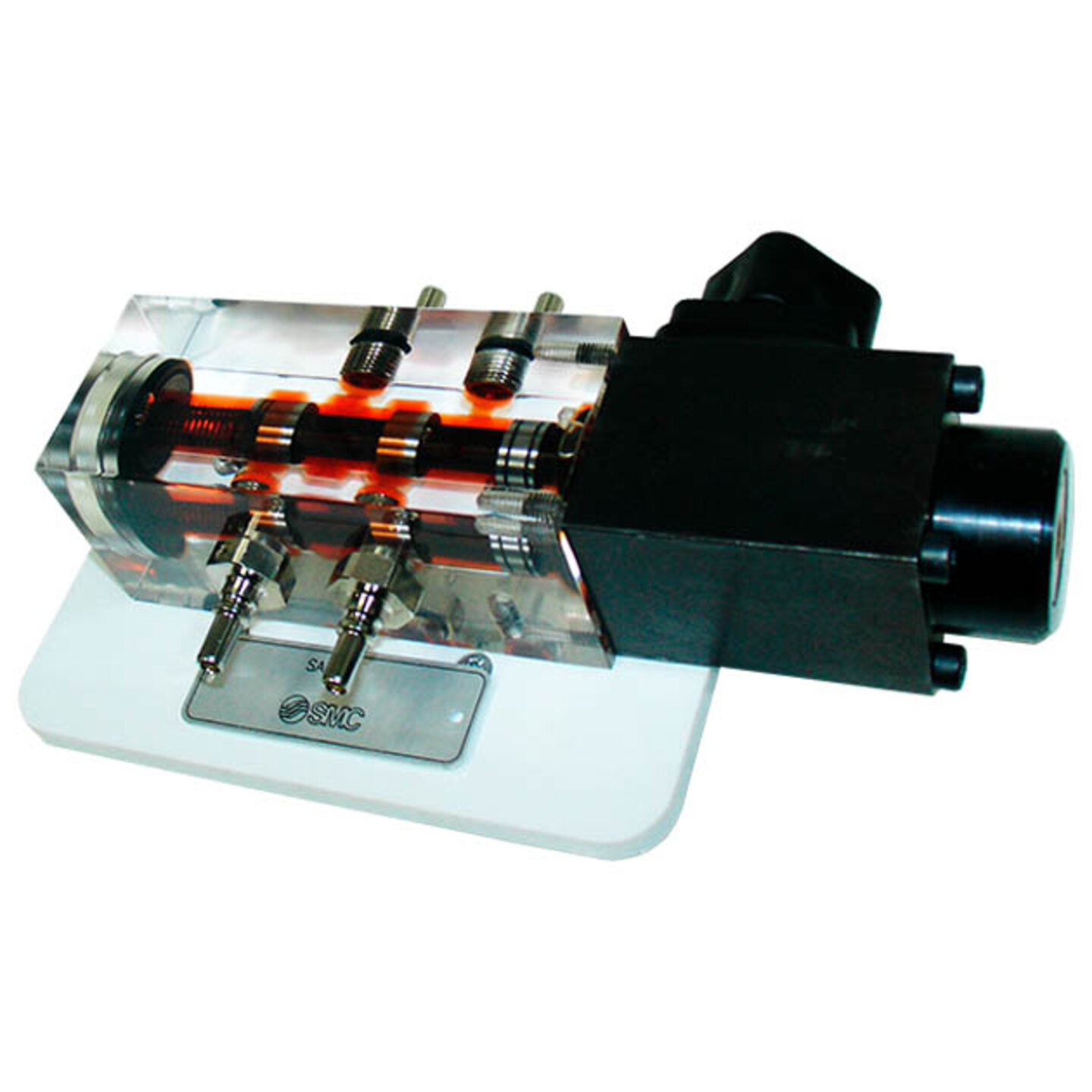

Monostabiles 4/2-Magnetverteilerventil
HM9431
- Spulenbetätigt und mit Federrückholung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_Anschlussteil für Spule HY9272 erforderlich._
4/2-Magnetverteilerventil mit mechanischer Sperre
HM9482
- Bistabil. Beidseitig Spulenbetätigung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_Anschlussteil für Spule HY9272 erforderlich._
4/3-Magnetventil, Mittelstellungen geschlossen
HM9440
- Beidseitig Spulenbetätigung und Federzentrierung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_Anschlussteil für Spule HY9272 erforderlich._
4/3-Magnetventil, A und B in Mittelstellung zum Tank
HM9483
- Beidseitig Spulenbetätigung und Federzentrierung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_Anschlussteil für Spule HY9272 erforderlich._
4/3-Magnetventil, A, B und P in Mittelstellung verbunden
HM9484
- Beidseitig Spulenbetätigung und Federzentrierung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_Anschlussteil für Spule HY9272 erforderlich._

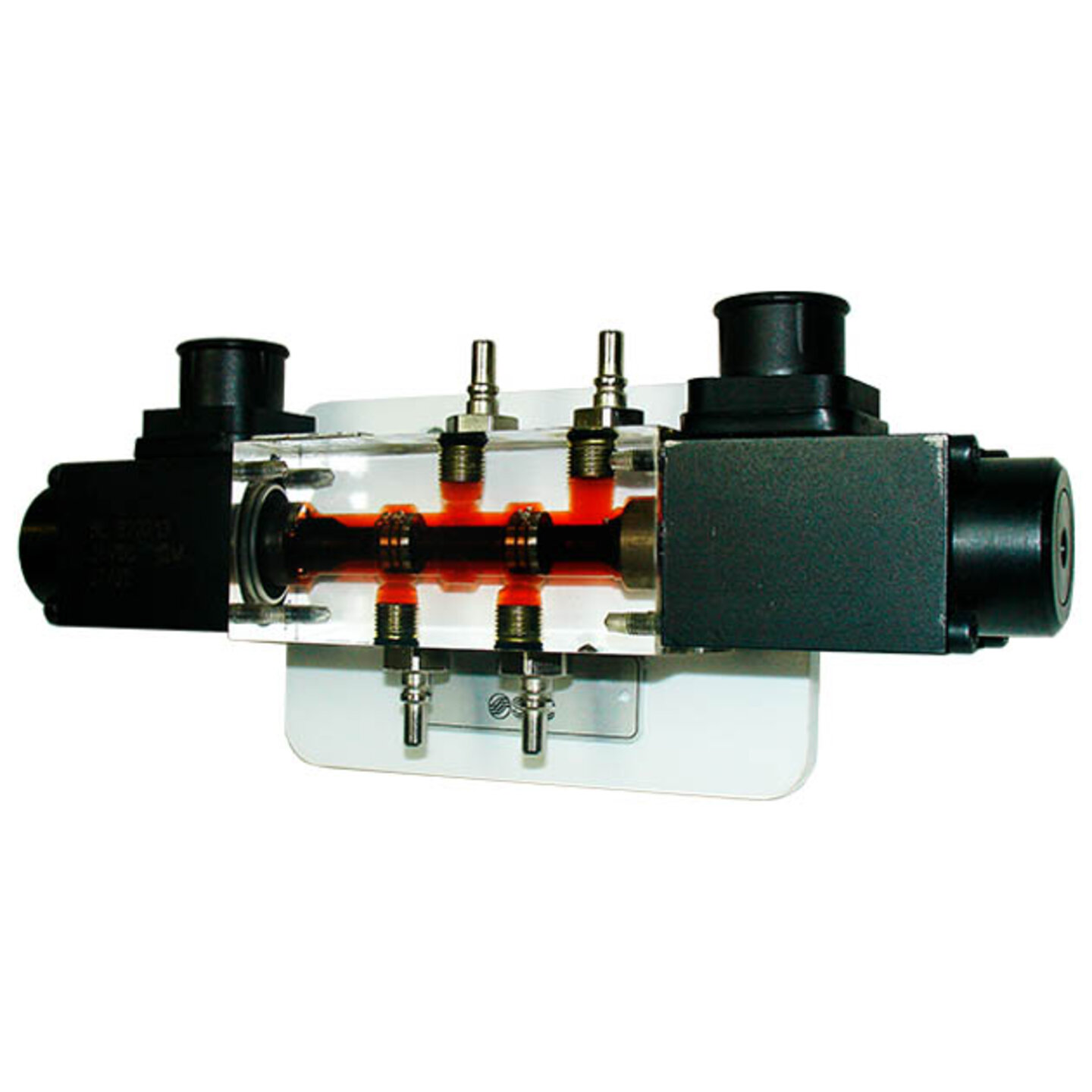

4/3-Magnetventil, A, B, P und T in Mittelstellung verbunden
HM9485
- Beidseitig Spulenbetätigung und Federzentrierung.
- Maximaldruck: 10 bar. Spulen mit niedrigem Energieverbrauch (12 W).
_ Anschlussteil für Spule HY9272 erforderlich._

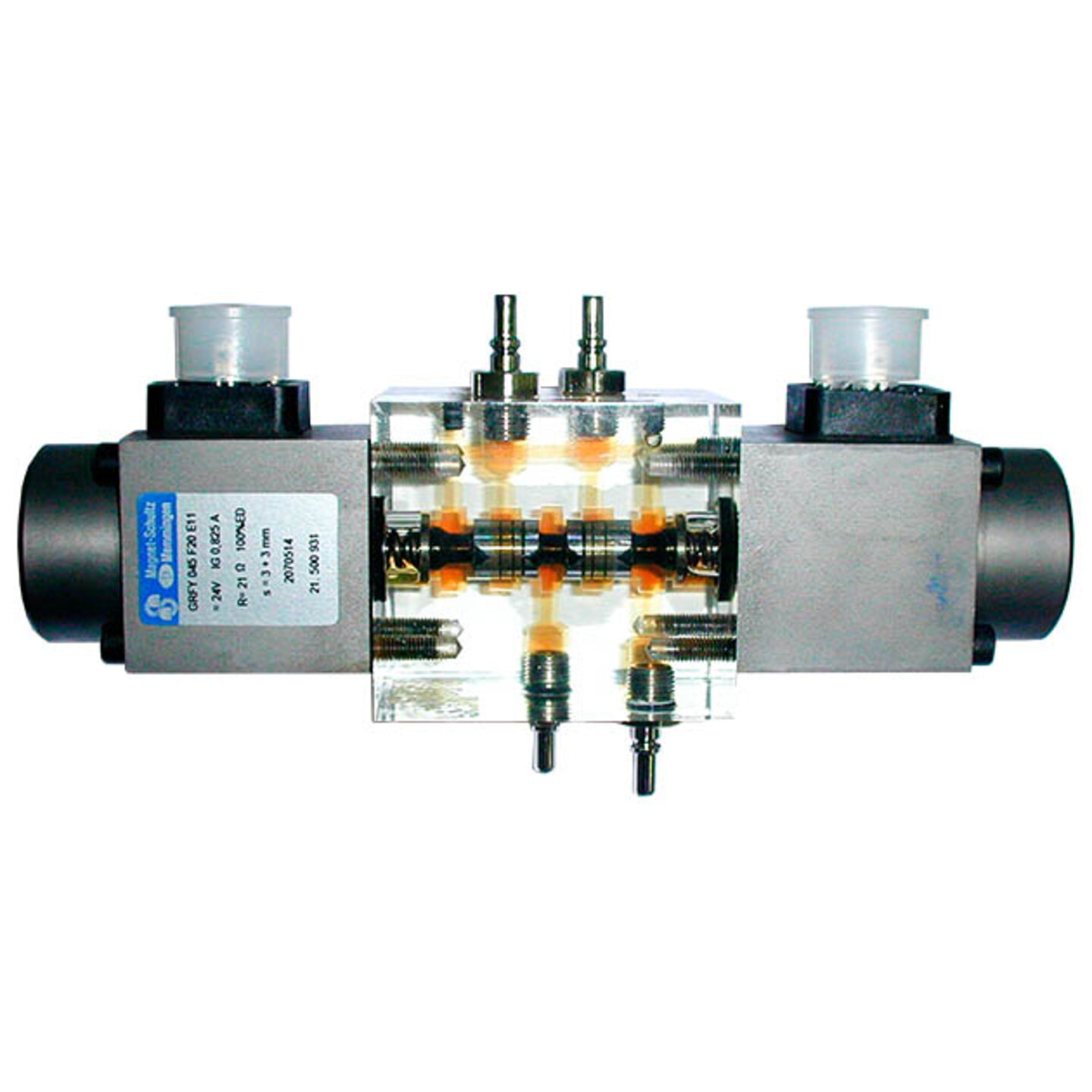

Proportionales 4/3-Magnetverteilerventil mit Direktsteuerung
HM9403
- 4/3-Wege-Ventil mit progressiver Öffnung in Abhängigkeit des elektrischen Steuersignals.
- In Mittelstellung A, B und P verbunden.
- Beidseitig Spulenbetätigung und Federzentrierung.
- Maximaldruck: 10 bar. Spulen 24 VDC, I nominal 0,8 A.
_Anschlussteil für Spulen HY9303 erforderlich._

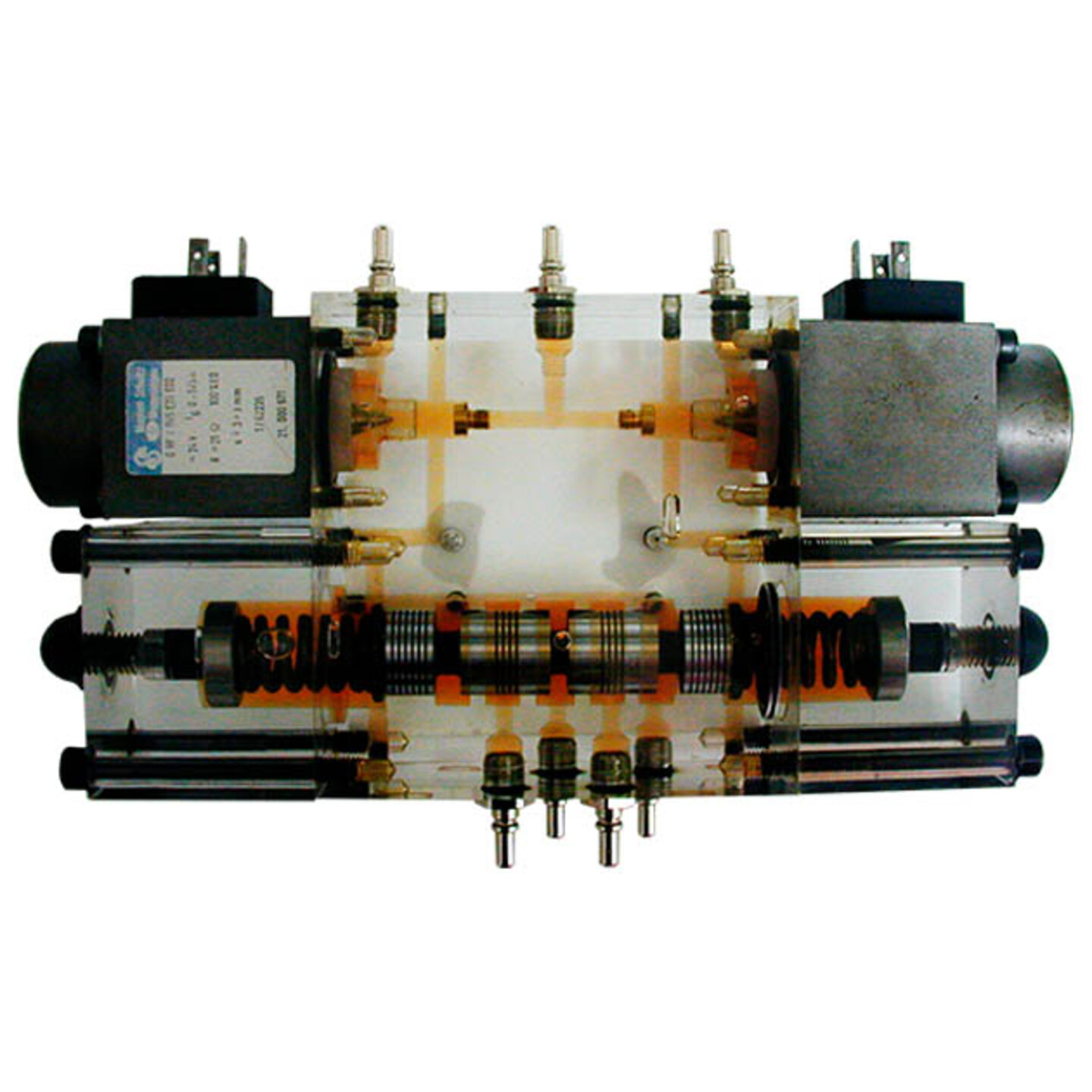

Proportionales 4/3-Magnetverteilerventil mit Vorsteuerung
HM9404
- 4/3-Wege-Ventil mit progressiver Öffnung in Abhängigkeit des elektrischen Steuersignals, mit einer Haupt- und einer Pilotstufe.
- Mit Vorsteuerung. Pilotventile X und Y extern. Federzentrierung, In Mittelstellung A, B und P verbunden.
- Beidseitig Spulenbetätigung.
- Maximaldruck: 10 bar. Spulen 24 VDC, I nominal 0,8 A.
_Anschlussteil für Spulen HY9303 erforderlich._
