autoSIM-200 - Automatisierungssimulatoren

autoSIM-200 ist eine Simulationssoftware für Automatisierungstechnologien. Sie erlaubt dem Anwender das Testen seiner Schaltkreise und Programme in einer virtuellen Umgebung, ehe sie für die Steuerung der realen Betriebsumgebung eingesetzt werden.

Katalog herunterladen Produktkonfigurator

autoSIM-200 - Automatisierungssimulatoren

autoSIM-200 ist eine Simulationssoftware für Automatisierungstechnologien. Sie erlaubt dem Anwender das Testen seiner Schaltkreise und Programme in einer virtuellen Umgebung, ehe sie für die Steuerung der realen Betriebsumgebung eingesetzt werden.

autoSIM-200 ermöglicht Design, dynamische Simulation und Steuerung der operativen Teile in 2D und 3D, und zwar entweder benutzerdefiniert oder mit von SMC International Training entwickelten Anwendungen. Umfasst eine virtuelle SPS für die Steuerung der zu simulierenden Kreisläufe / Modelle und ermöglicht die Kommunikation mit den realen von SMC International Training entwickelten Systemen.

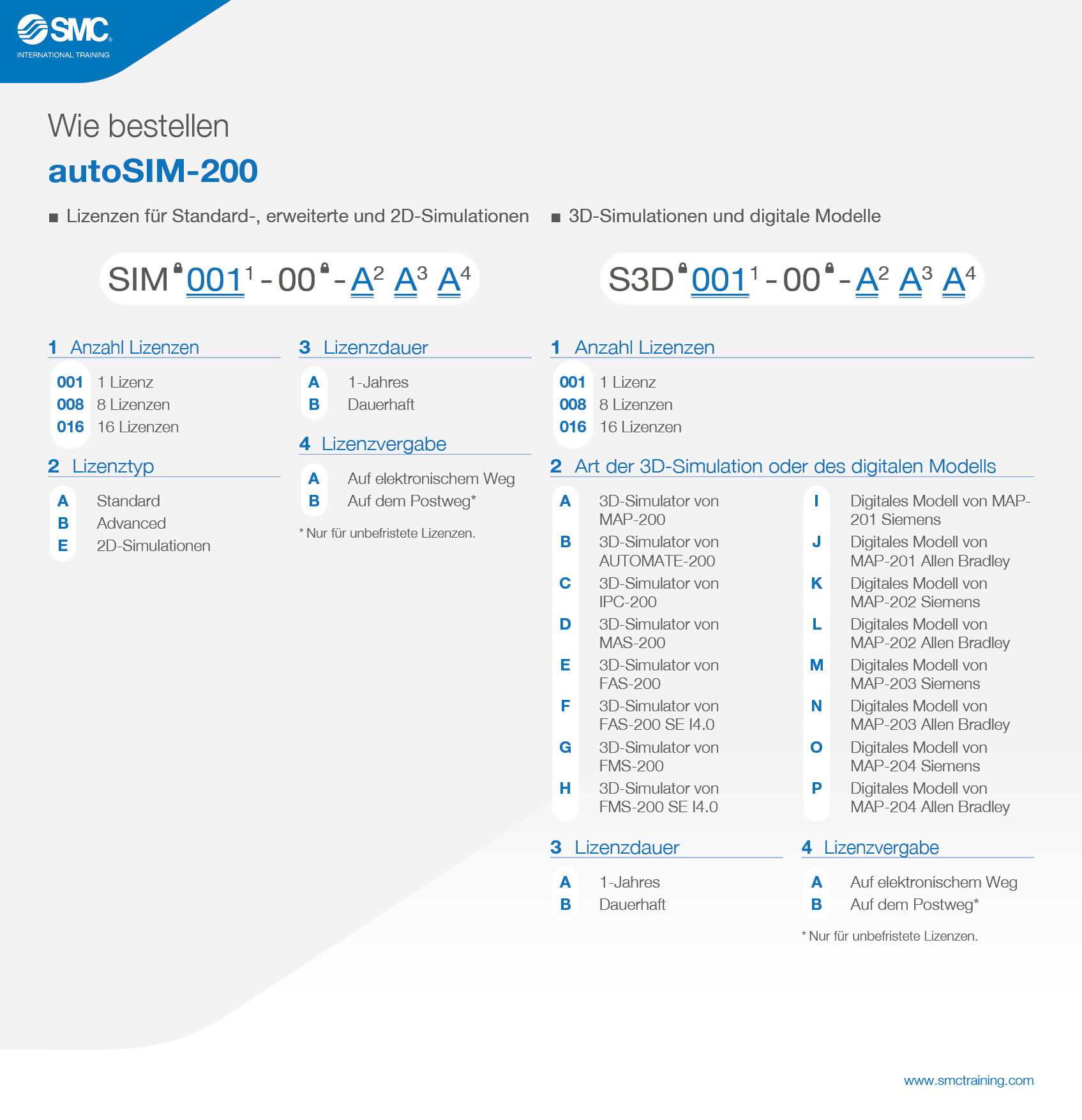

Wie bestellen Kontaktieren Sie uns
autoSIM-200 - Automatisierungssimulatoren

Design und Simulation

Mit autoSIM-200 lassen sich mehrfarbige dynamische Simulationen pneumatischer, elektropneumatischer, hydraulischer, elektrohydraulischer, elektrischer und elektronischer Kreisläufe vornehmen. Darüber hinaus können mathematische Modelle von Systemen berechnet werden und es lassen sich elektrische Signale gewinnen und bearbeiten (Instrumentierung). Die Visualisierung der Komponentenkategorien in den Programmbibliotheken erfolgt über Klappmenüs, die individuell die normierten Symbole aufzeigen. Umfasst konventionelle und proportionale Pneumatik- und Hydraulikventile. autoSIM-200 ermöglicht die Interkonnektion verschiedener Blöcke (virtuelle SPS, 2D- und 3D-Modelle usw).

Programmierung

autoSIM-200 ermöglicht die Schaffung von Diagrammen in Grafcet, Ladderdiagrammen, Programmablaufplänen und Funktionsblöcken mit strukturiertem Text. Beim Ausführen der Simulation kann die erstellte Anwendung Schritt für Schritt überwacht und gesteuert werden. Ermöglicht zudem das Generieren von Symboltabellen für die Variablenadressierung sowie für das Einrichten von Zeitgebern, Zählern usw.

Überwachung- und Steuerung

autoSIM-200 leistet die Überwachung- und Steuerung von Prozessen in 3D. Über eine Datenerfassungskarte (SAI2443) lassen sich physikalische Eingänge und Ausgänge überwachen und steuern. Diese Software erlaubt den Import von Modellen in drei Dimensionen aus 3D Studio und Solidworks.  SMV International Training verfügt über Produktanwendungen des Sortiments, die sich direkt im System ausführen lassen. Die Kommunikation mit den realen, materiellen Anlagen und Geräten ist über OPC-Server und E/A-Karten möglich.

autoSIM-200 Ausführungen

autoSIM-200 gibt es in zwei Ausführungen:
- **autoSIM-200**: Es handelt sich um die Standardausführung. Die Kommunikation erfolgt über eine E/A-Karte oder einen OPC-Server.
- **autorSIM-200 ADVANCED**: Umfasst alle Funktionen des autoSIM-200 zusammen mit Postprozessoren, die eine Übertragung des in der Simulation generierten Programms auf die SPS-Vorrichtungen folgender Marken ermöglichen: Siemens, Omron, Allen Bradley, Schneider und Mitsubishi.

**Testen Sie autoSIM-200 40 Tage lang!**
autoSIM-200 herunterladen autoSIM-200 ADVANCED herunterladen

Kurzanleitung autoSIM-200

Laden Sie die Kurzanleitung für autoSIM-200 herunter, um mehr über die Verwendung zu erfahren.

Kurzanleitung herunterladen

Komplette virtuelle Simulation

Mit autoSIM-200 können Sie Schaltungen und Programme in verschiedenen Technologiebereichen wie Pneumatik, Elektropneumatik, Hydraulik, Elektrohydraulik und Elektrik entwerfen, simulieren, programmieren, überwachen und steuern. Dadurch wird sichergestellt, dass die Nutzer ihre Projekte in einer sicheren und kontrollierten Umgebung testen und perfektionieren können.

Einfache Installation und geringere Anforderungen

Die Software ist mit Betriebssystemen wie Windows XP, Vista und 7 kompatibel und benötigt lediglich 512 MB Arbeitsspeicher und eine Grafikkarte mit 1024 x 768 x 65536 Farben. Dadurch wird die Installation und Verwendung in einer Vielzahl von Ausrüstungen erleichtert.

3D-Anwendungen

autoSIM-200 enthält 3D-Modelle realer Ausrüstung von SMC International Training, die es den Nutzern ermöglicht, mit Bedienfeldern und Befehlen zu interagieren und auf Bibliotheken und Simulationsfelder für verschiedene Technologien zuzugreifen.

Flexible Lizenz

Die Software bietet verschiedene Lizenzoptionen, die auf die spezifischen Bedürfnisse der einzelnen Nutzer zugeschnitten sind.

Kostenloser Testzeitraum

autoSIM-200 bietet eine kostenlose 40-tägige Testversion, mit der die Nutzer alle Funktionen ausprobieren können, bevor sie sich zum Kauf verpflichten.

autoSIM-200 umfasst...

3D-Anwendungen, 2D-Anwendungen und Digitale modelle

Kennen Sie die verfügbaren Optionen für 3D-Anwendungen, 2D-Anwendungen und digitale Modelle, um Ihre Ausbildung mit der Simulationssoftware autoSIM-200 zu ergänzen?
_*Dazu muss der Anwender über autoSIM-200 oder autoSIM-200 ADVANCED verfügen._
Videos zu diesem Thema ansehen

3D-Anwendungen

SMC International Training verfügt über eine Reihe von 3D-Anwendungen der realen Anlagen, die dafür bereitstehen,um im System ausgeführt zu werden. **Es gibt Simulationen zu den folgenden Produkten: FAS-200, FAS-200 SE I4.0, FMS-200, FMS-200 SE I4.0, MAS-200, IPC-200, MAP-200 y AUTOMATE-200.**

2D-Anwendungen

autoSIM-200 verfügt über 2D-Simulationen der Trainingssysteme für Basis-Technologien, die im System ausgeführt werden können. Die vorgeschlagenen praktischen Übungen umfassen ein Dokument mit der Liste der benötigten Komponenten, der Reihenfolge der Durchführung, der Lösung des simulierten Schaltkreises, der Lösung der Übung zur Ausrüstung von SMC International Training (*nur für einige Übungen verfügbar) und der Erläuterung der theoretischen Fragen. Verfügbares Simulationspaket für die Ausrüstungen: **PNEUMATE-200, PNEUTRAINER-400, HYDROTRAINER-200, HYDROMODEL-200, ICT-200 y BEMATE-200.**

Digitale modelle

autoSIM-200 stellt digitale Modelle zur Verfügung, die mit Hilfe der SPS-Programmierumgebung programmiert werden können, und ermöglicht die Simulation Ihres Programms im digitalen Modell. Die vorhandenen digitalen Modelle sind die der Systeme **MAP-201, MAP-202, MAP-203 und MAP-204 systemen für Siemens und Allen Bradley PLCs **.

PC-Mindestanforderungen

Compatible avec Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10 et Windows 11. 512MB de mémoire disponible, carte graphique (1024 x 768 x 65536 couleur minimum).

Mit diesem System können Sie...

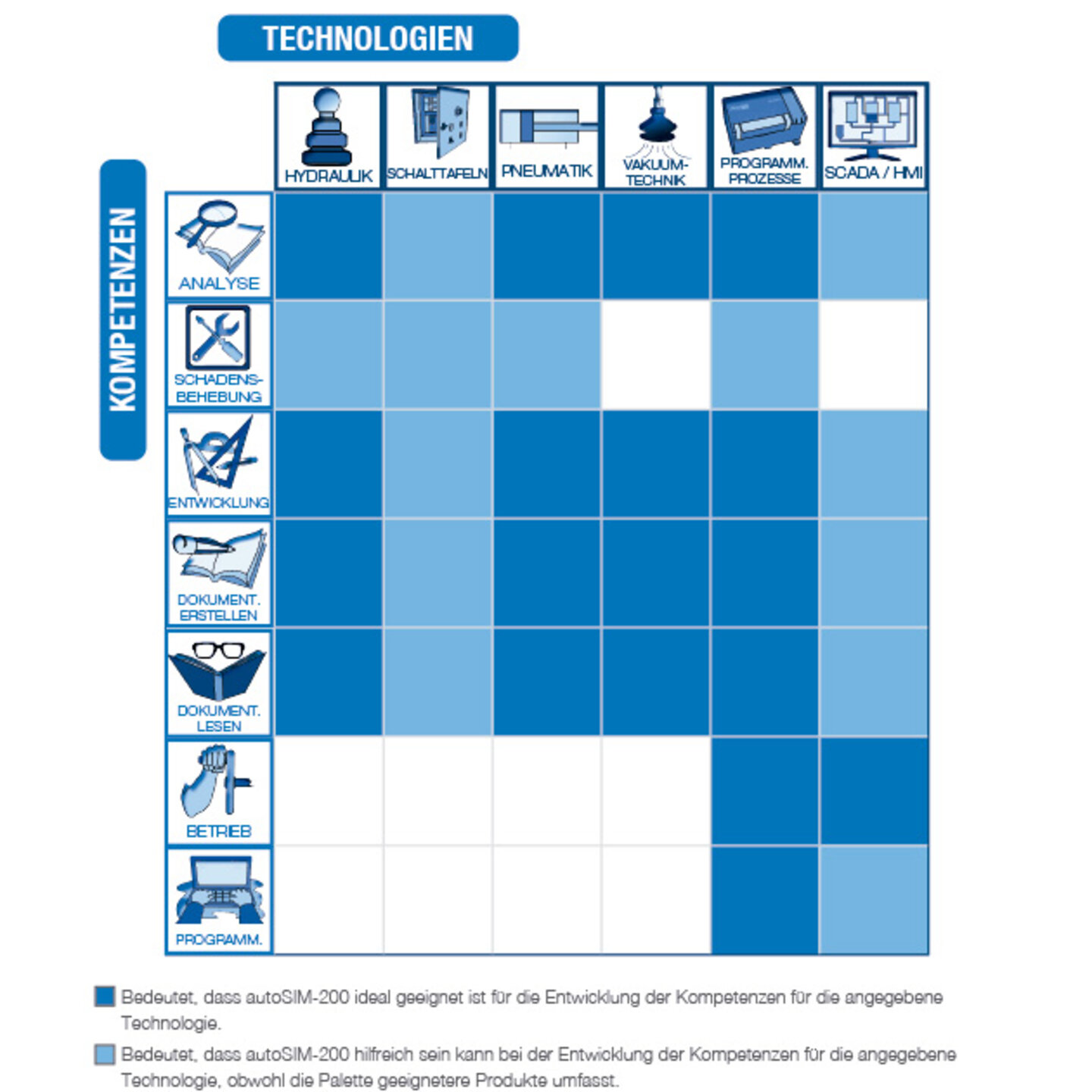

Technologien vs Kompetenzen

autoSIM-200 ermöglicht die Durchführung verschiedener praktischer Aktivitäten, die auf die Entwicklung der Kompetenzen für die Technologien ausgerichtet sind, die in der Tabelle angegeben sind.

Pneumatik

Innerhalb der Physik gehört die Pneumatik zum Bereich der Mechanik und untersucht das Gleichgewicht und die Bewegung von Gasströmen. Es ist auch die Technologie, die Druckluft als Mittel zur Übertragung der für die Bewegung und den Betrieb von Mechanismen erforderlichen Energie verwendet.

Hydraulik

Das Teilgebiet der Physik, das sich mit dem Verhalten von Flüssigkeiten aufgrund ihrer spezifischen Eigenschaften befasst. Mit anderen Worten, sie beobachtet und analysiert die mechanischen Eigenschaften von Flüssigkeiten in Abhängigkeit von den Kräften, denen sie ausgesetzt sind.

Vakuum-Technik

Das Vakuum ist die völlige Abwesenheit von Materie. Das Wort leitet sich vom lateinischen Adjektiv vacuus (leer) ab und bedeutet „leer“ oder „frei von“. Eine Annäherung an ein solches Vakuum ist ein Bereich mit einem Gasdruck, der viel niedriger ist als der Atmosphärendruck. In der Industrie ermöglicht es das Vakuum, eine temporäre Verbindung zwischen Maschine und Werkstück herzustellen. Dadurch ist es möglich, leichte Elemente in der Produktion zu verfahren.

Schalttafeln

Es handelt sich um eines der Hauptbestandteile einer elektrischen Anlage und schützt jeden der verschiedenen Stromkreise, in die die Anlage unterteilt ist, mit Hilfe von Sicherungen, magnetothermischen und Differentialschutzeinrichtungen.

Industrieregler

Ein allgemeiner Begriff, der verschiedene Arten von Steuerungssystemen und die dazugehörige Instrumentierung für die industrielle Prozesssteuerung umfasst. Wie zum Beispiel Überwachungs- und Datenerfassungssysteme (SCADA) oder verteilte Steuerungssysteme (DCS) und speicherprogrammierbare Steuerungen (SPS).

SCADA HMI

SCADA, ein Akronym für Supervisory Control And Data Acquisition, ist ein Konzept zur Realisierung von Computersoftware für die Fernsteuerung und -überwachung von Industrieprozessen.

FAQ zu autoSIM-200

Wir haben einige der häufigsten Anfragen von Anwendern zu autoSIM-200 gesammelt und einige Video-Tutorials entwickelt, die Schritt für Schritt zeigen, wie gängige Aktionen wie die Installation einer autoSIM-200-Lizenz oder das Importieren einer Solidworks-CAD-Datei in autoSIM-200 durchgeführt werden.

Produktkonfigurator

Möchten Sie ein Angebot für dieses Produkt anfordern und die Spezifikationen und technischen Beschreibungen dieses Produkts erhalten? Mit unserem Produktkonfigurator können Sie sich mit wenigen Klicks Ihr ideales System zusammenstellen und erhalten alle Informationen dazu.
Konfigurieren Sie Ihr System
